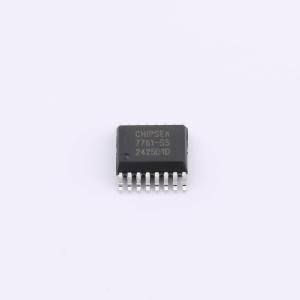

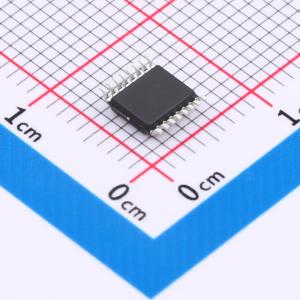

温馨提醒：图片仅供参考，商品以实物为准

CSE7761-SSOP16

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CSE7761是一款单相多功能电能计量芯片，工作于3.579MHz时钟频率，其内部集成了3路sigma delta ADC、功率计算器、能量-频率转换器、一路SPI接口、一路UART接口。
品牌名称: CHIPSEA(芯海科技)
商品型号: CSE7761-SSOP16
商品编号: C19193569
商品封装: SSOP-16
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

CSE7761是一款单相多功能电能计量芯片，工作于3.579MHz时钟频率，其内部集成了3路sigma-delta ADC、功率计算器、能量 - 频率转换器、一路SPI接口、一路UART接口。CSE7761设计用于精确计算电压有效值、电流有效值、有功功率、视在功率、功率因数的高性能功率测量应用，提供高速的电压、电流的波形数据和电压、电流、功率的瞬时数据，同时提供的2路能量计量。

商品特性

时钟管理内置晶振和外置晶振功能可选：3.579MHz
提供两路有功电能：有功电能误差在5000:1动态范围内<0.1%
提供两路有功功率：通道A有功功率和通道B有功功率，默认通道B关闭
提供视在功率、功率因数、相角，通过命令选择计算的通道：通道A或通道B
提供一路电压、两路电流通道的波形数据：更新频率6.99kHz
提供一路电压、两路电流、有功功率和视在功率的瞬时值：更新频率6.99kHz
有功功率和视在功率的瞬时值通过命令选择计算的通道：通道A或通道B
提供一路电压、两路电流有效值：在1000:1动态范围内有效值误差<0.1%，更新频率四档可选：3.4Hz、6.8Hz、13.6Hz、27.2Hz
提供有功功率过载的信号指示，通过命令选择计算的通道：通道A或通道B
提供电压信号的过零检测信号、线频率、过压指示、欠压指示
提供两路电流信号的过零检测信号、过流指示
通信接口SPI接口，最快支持890KHz
UART接口，支持4800Hz或9600Hz
具有系统校正功能、相位补偿功能、启动、潜动电流可调
支持软件复位
1路高精度比较器
内置温度传感器
电压和两路电流通道的PGA可选：1、2、4、8、16
多种中断：电压过零中断、过压中断、欠压中断、电流过零中断、过流中断、有功功率过载中断、瞬时数据更新中断、电压/电流有效值和功率均值更新中断
内置基准电压：1.25V输出
工作电压：VDD = 5.5 ~ 4.5V和3.6V ~ 3.0V
封装形式：SSOP16

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	电能计量芯片
	表计类型	单相电量芯片
	通道数	2
	精度	0.1%
	工作电压	4.5V~5.5V；3V~3.6V
	动态范围	5000:1

	属性	参数值
	接口类型	SPI；UART
	工作电流	3.5mA
	工作温度	-40℃~+85℃
	基准电压值	1.25V
	时钟频率(fc)	3.579MHz
