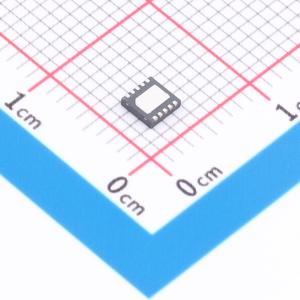

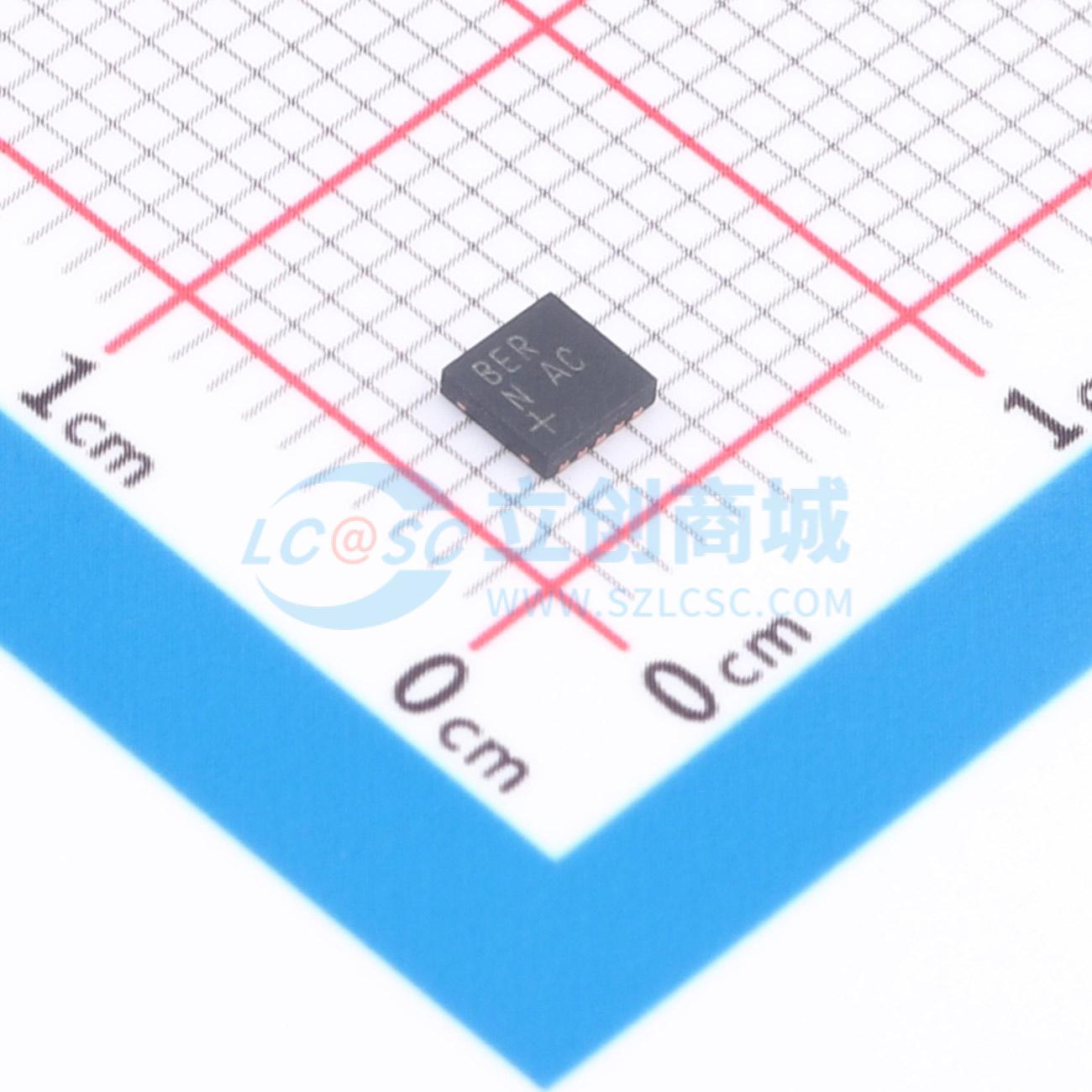

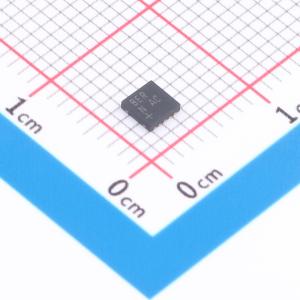

温馨提醒：图片仅供参考，商品以实物为准
MAX49925XATB+
双向、宽正负感应范围、带快速PWM抑制功能的电流检测放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MAX49925是一款双向电流检测放大器（CSA），其输入共模范围为 -40V 至 +76V，适用于存在大型汽车瞬变的 48V 混合动力电动汽车（HEV）应用。该 CSA 具有 -42V 至 +80V 的扩展输入保护范围，可抵御反接电池和高压尖峰。更宽的输入保护范围还有助于降低对瞬态电压抑制器（TVS）的要求，从而降低物料清单（BOM）成本并减小元件尺寸
- 商品型号
- MAX49925XATB+
- 商品编号
- C19193612
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 托盘
- 商品毛重
- 0.196552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -40V~76V | |
| 增益 | 10V/V；100V/V；20V/V；50V/V | |
| 带宽 | 300kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±2V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | 20mA | |
| 输入失调电压温漂(Vos TC) | 0.05uV/℃ | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | 1.5V/us | |
| 共模抑制比(CMRR) | 140dB | |
| 噪声密度(eN) | - |
