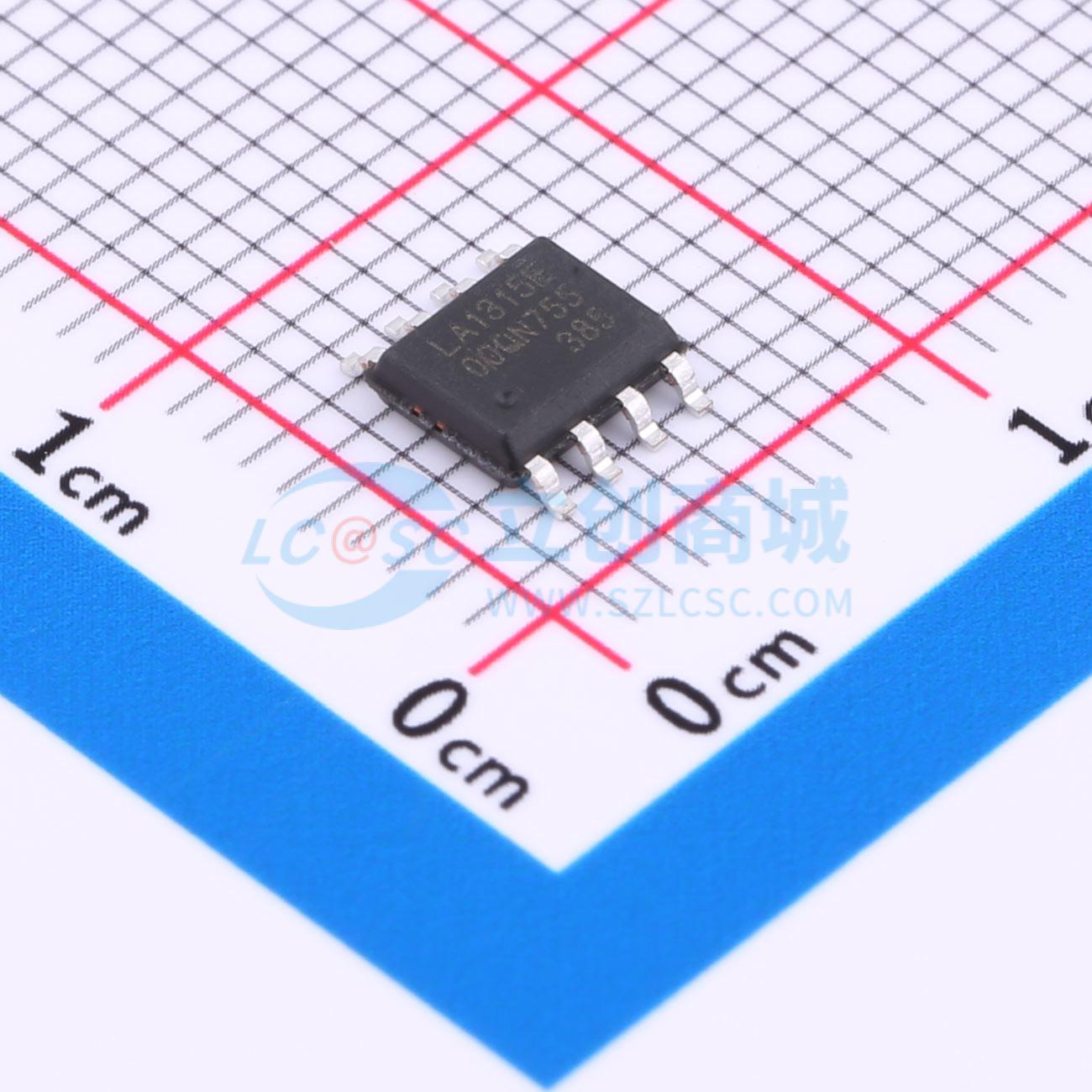

LA1315E
降压型 5A 3.6V~30V
- 描述
- LA1315E是一款30V输入电压范围、5A连续输出电流的同步降压转换器。它采用恒定导通时间控制,支持多种工作模式,包括PFM和FPWM。该芯片具有低静态电流、高效率和多种保护功能,适用于电信、网络系统、汽车点烟器适配器、墙壁充电器和通用负载点应用。
- 品牌名称
- Lattice Art(晶艺)
- 商品型号
- LA1315E
- 商品编号
- C19189344
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~30V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 250kHz；300kHz；400kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LA1315E是一款完全集成、易于使用的同步降压型Buck转换器，集成了低导通电阻的高端和低端功率MOSFET。LA1315E采用恒定导通时间（COT）控制，可高效提供5A持续输出电流，实现快速环路响应。通过在轻载条件下降低开关频率，减少开关和栅极驱动损耗，LA1315E可在较宽的负载范围内实现高功率转换效率。LA1315E具备内置保护功能，如逐周期电流限制、打嗝模式短路保护、输出过压保护、反馈开路保护以及在功耗过大时的热关断保护。LA1315E采用节省空间的ESOP8封装。
商品特性
- 3.6V至30V宽输入范围
- 43mΩ/27mΩ功率MOSFET
- 支持5A持续输出电流
- 350μA低静态电流
- 恒定导通时间控制，实现快速环路响应
- 250KHz/300KHz/400KHz开关频率可选
- PFM和强制PWM模式可选
- 支持高达100%占空比
- 输出放电功能
- 输出电压可从0.8V开始调节
- 支持预偏置输出启动
- 具备全面保护功能，包括过流保护（OCP）、过压保护（OVP）、反馈开路保护、过温保护（OTP）
- 采用ESOP8封装
应用领域
- 电信和网络系统
- 网络摄像机
- 汽车点烟器适配器
- 壁式充电器
- 通用负载点（POL）
