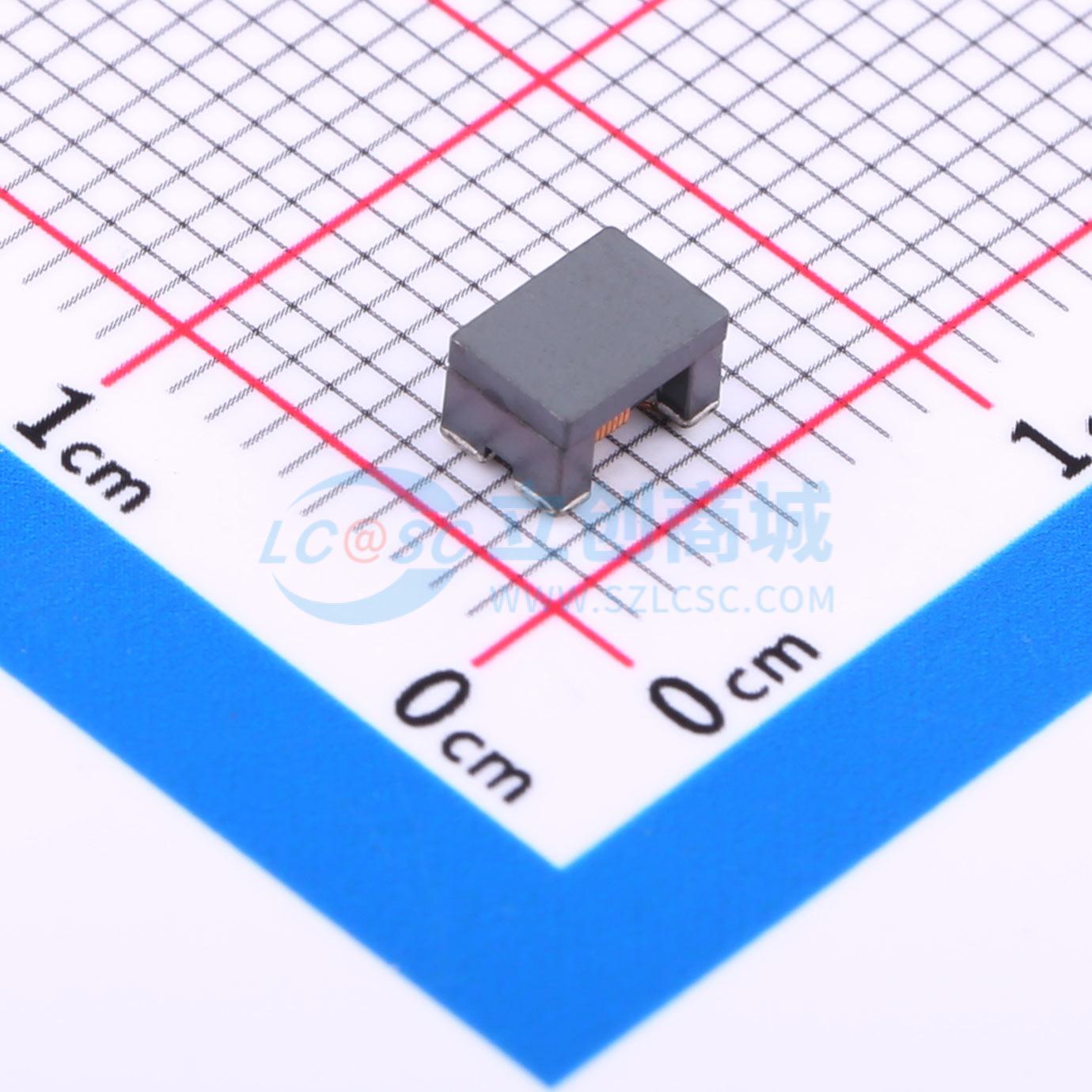

温馨提醒：图片仅供参考，商品以实物为准
SMW4532B331ITE
330Ω@100MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：采用复合共烧材料的强大组件,能解决高速差分信号线(如USB、IEEE1394和LVDS)的EMI问题,且不影响高速信号传输。高耦合常数:0.99。小尺寸、薄型化。可使用67至220欧姆的各种共模阻抗产品,可根据噪声水平和信号频率选择。小尺寸可实现更高密度封装。符合RoHS标准。应用：高速高密度数字设备中信号线的共模噪声抑制。个人电脑、外围设备、小型数字AV设备等的USB2.0/3.0接口
- 品牌名称
- Sunltech(顺磁)
- 商品型号
- SMW4532B331ITE
- 商品编号
- C19189349
- 商品封装
- 1812
- 包装方式
- 编带
- 商品毛重
- 0.227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 1.5A | |
| 阻抗@频率 | 330Ω@100MHz | |
| 额定电压 | 50V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | 125V | |
| 直流电阻(DCR) | 90mΩ | |
| 工作温度 | -25℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 采用复合共烧材料的强大组件，可解决如USB、IEEE1394和LVDS等高速差分信号传输线的EMI问题，且不会对高速信号传输造成失真
- 高耦合常数：0.99
- 尺寸小且厚度低
- 可使用67至220欧姆的各种共模阻抗选项，需考虑噪声水平和信号频率
- 小尺寸可实现更高密度封装
- 符合RoHS标准
应用领域
- 高速高密度数字设备中信号线的共模噪声抑制
- 个人电脑、外围设备、小型数字AV设备等的USB2.0/3.0接口
