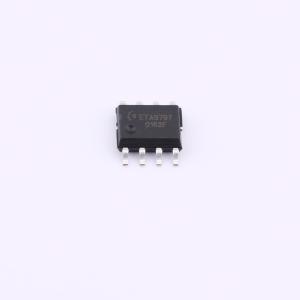

温馨提醒：图片仅供参考，商品以实物为准
ETA9797E8A
带16V线性充电器和5V升压转换器的超低功耗电源管理单元（PMU）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA9797是一款超低功耗电源管理单元（PMU），具备两路输出：一路为16V单节锂离子（Li+）电池线性充电器，另一路为具备真关断功能的5V升压同步转换器。该线性充电器完全集成了恒流（CC）和恒压（CV）控制模块以及充电场效应晶体管（FET），所需外部器件极少。它还具备预充电功能，可对深度放电的电池进行涓流充电，其快速充电电流可通过一个外部电阻进行编程设置
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA9797E8A
- 商品编号
- C19189396
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.126667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.25V~16V | |
| 最大充电电流 | 1.02A | |
| 充电饱和电压 | 4.2V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 65uA |
商品概述
ETA9797是一款超低功耗电源管理单元（PMU），具备两个通道：一个16V单节锂离子（Li+）电池线性充电器和一个具备真关断功能的5V升压同步转换器。该线性充电器完全集成了恒流（CC）和恒压（CV）控制模块以及充电场效应管（FET），所需外部器件极少。它还具备预充电功能，可对深度放电的电池进行涓流充电，其快速充电电流可通过外部电阻进行编程设置。进入恒压充电阶段后，一旦充电电流降至编程值的1/10，充电将终止。此外，还有一个“STAT”引脚用于指示充电状态。低功耗5V升压转换器能够在5V输出时提供0.4A电流。通过将ENBST引脚拉低可将其关断，此时它会将输出与电池（BAT）断开，以进一步降低系统待机功耗。其1.4MHz的开关频率允许使用电感低至2.2μH的极小外部电感。总体而言，ETA9797非常适合那些对待机功耗要求极低且需要紧凑印刷电路板（PCB）尺寸的系统解决方案。ETA9797采用ESOP8封装。
商品特性
- 待机时超低静态电流（IQ），电池电流（Ibat）<5μA
- 16V输入耐压
- 4.2V充电终止电压
- 充电电流可编程，最大可达1.2A
- 5V输出时具备输出断开和短路保护（SCP）功能
- 5V/0.4A输出功率
- 升压转换器效率最高可达94%
- 无电池时也可工作
- 逻辑控制关断和热关断功能
- ESOP8封装
应用领域
- 真无线立体声（TWS）蓝牙耳塞充电盒
- 蓝牙应用
- 电池供电的物联网（IOT）模块
- 移动电源
