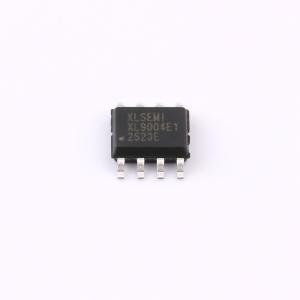

XL9004E1

降压型 2A 5V~45V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XL9004是一款高效率的同步整流降压型DC-DC开关转换器，恒定200KHz开关频率，输出电流能力高达2.0A。支持5V~45V的宽输入操作电压范围，输出支持恒压环路和恒流环路，最大占空比支持100%输出，芯片内置环路补偿模块有效减少系统元器件数量，降低整个电源系统成本并减小印制电路板的空间。芯片内置热关断保护功能、输出限流保护功能、短路保护功能等。当短路保护功能启用时，开关频率从200KHz降至30KHz左右。
品牌名称: XLSEMI(芯龙)
商品型号: XL9004E1
商品编号: C19189485

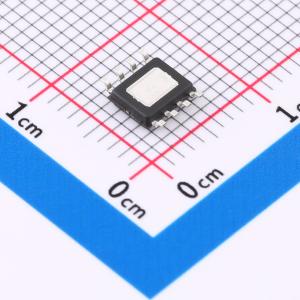

商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.114克(g)

商品参数

商品概述

XL9004是一款高效率的同步整流降压型DC-DC开关转换器，具有恒定的200kHz开关频率，输出电流能力高达2.0A。它支持5V~45V的宽输入电压范围，输出端集成了恒压和恒流控制环路，最大占空比可达100%。芯片内部集成了环路补偿模块，有助于减少外部元器件数量，从而降低系统成本和节省印制电路板空间。该芯片还内置了热关断保护、输出限流保护和短路保护功能。当短路保护功能被触发时，开关频率会从200kHz降低至约30kHz。

商品特性

推荐工作电压：5V~45V
输出电压范围：1.25V~40V
最大占空比100%
反馈基准电压精度±2%
恒定200kHz开关频率
最大2.0A开关电流
内置功率MOSFET
效率高达95%以上
输出功率高达12W
出色的线性调整率与负载调整率
内置热关断保护功能
内置限流保护功能
内置短路保护功能
内置恒压与恒流环路
SOP8-EP封装

应用领域

汽车电子
工业控制
通讯设备
物联网

数据手册PDF

放大查看下载PDF

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	过流保护

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~45V
	输出电压	1.25V~40V
	输出电流	2A
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TA)
