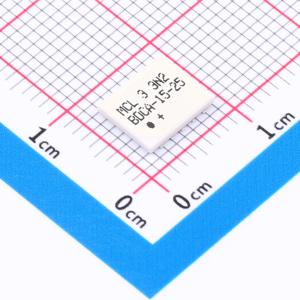

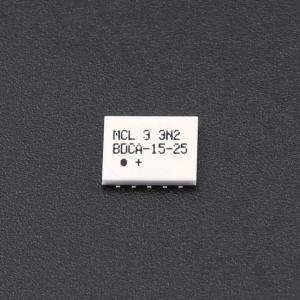

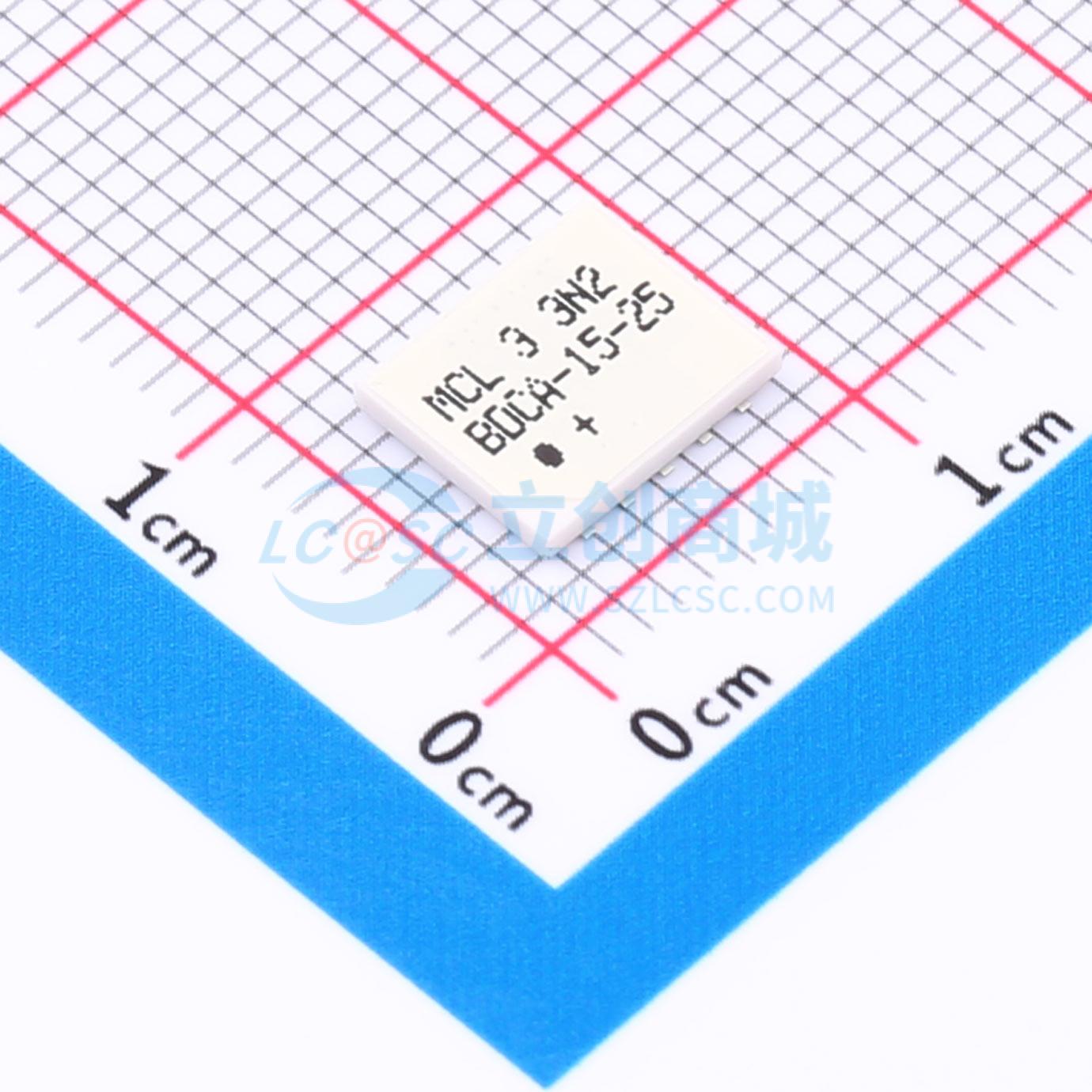

温馨提醒：图片仅供参考，商品以实物为准
BDCA-15-25+
BDCA-15-25+
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四端口双向耦合器，具有宽频带（800至2500 MHz）和15 dB耦合系数。适用于蜂窝、PCA、PCN、UMTS、ISM和GPS等应用。
- 品牌名称
- Mini-Circuits
- 商品型号
- BDCA-15-25+
- 商品编号
- C19189442
- 商品封装
- SMD-10P,7.6x6.3mm
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 800MHz~2.5GHz | |
| 耦合系数 | 13.5dB | |
| 插入损耗 | 1dB | |
| 回波损耗 | - | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | - | |
| 长度 | 7.52mm | |
| 宽度 | 6.35mm | |
| 高度 | - | |
| 功能特性 | - |
商品概述
50Ω 15dB 耦合度 直流通过型 800 至 2500 MHz 定向耦合器。
商品特性
- 四端口耦合器
- 宽频带，800 至 2500 MHz
- 优异的电压驻波比，所有端口典型值为 1.15:1
- 气密封装
- 随温度变化极小
- 低剖面，高度 0.07 英寸
- 输入至输出直流电流最大 0.25A（在 1.0 瓦射频输入功率下）
应用领域
- 蜂窝通信
- 个人通信助理
- 个人通信网络
- 通用移动通信系统
- 工业、科学与医疗频段
