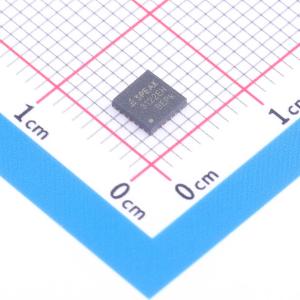

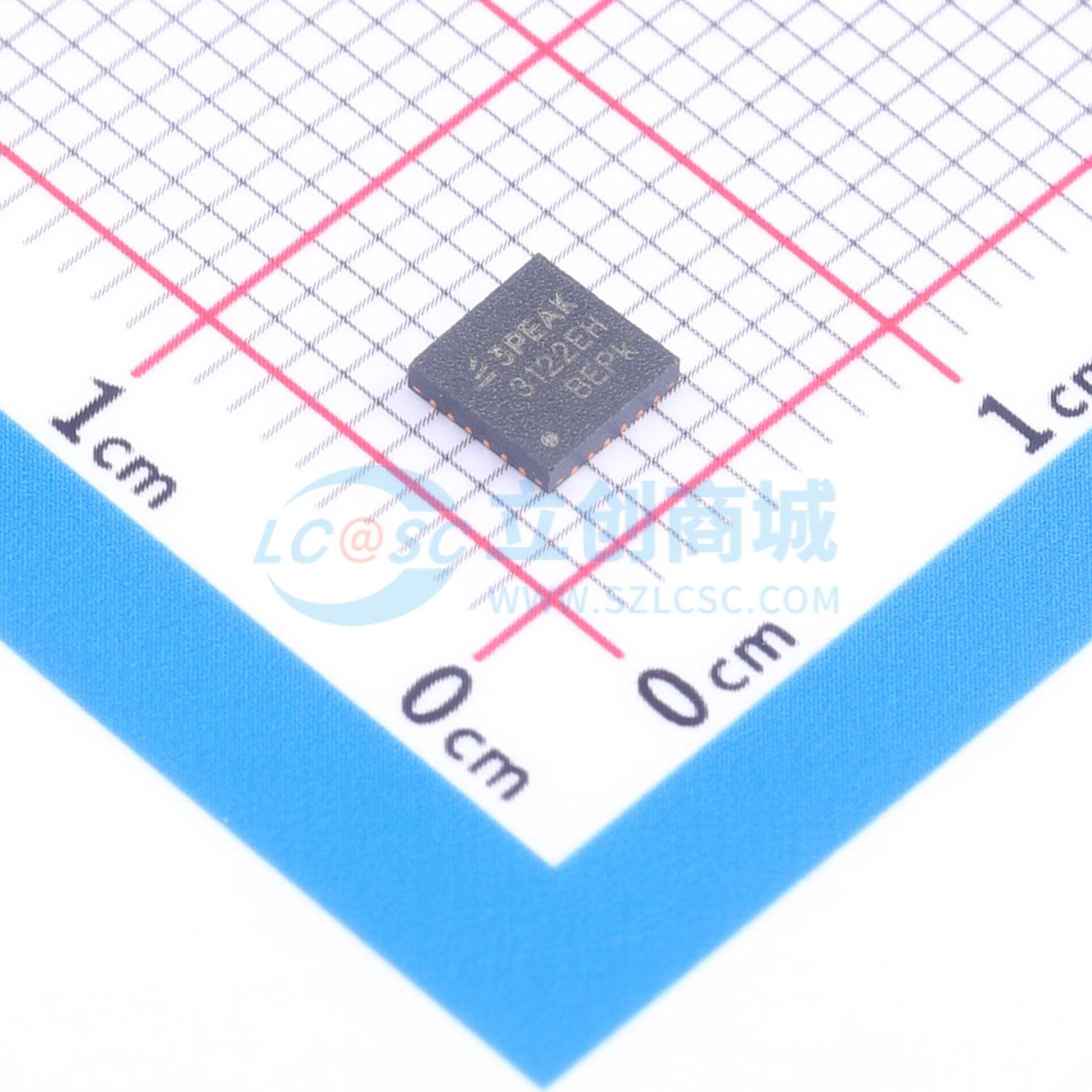

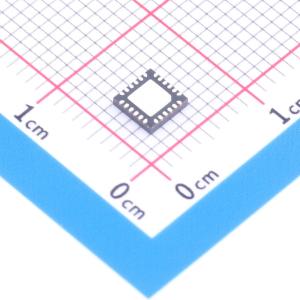

TPT3122EH-QF8R
RS-232收发器，具备自动唤醒功能和ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT3122EH-QF8R
- 商品编号
- C19188736
- 商品封装
- QFN-24L(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.518克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 1Mbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 1mA | |
| 功能特性 | 唤醒功能 |
商品概述
TPT3122EH具有IEC61000 - 4 - 2 ESD保护功能，支持3.0V至5.5V电源，具备1.65V至5.5V逻辑接口，符合RS - 232标准。每个接收器可将TIA/RS - 232输入转换为TTL/CMOS电平。该芯片的数据信号传输速率最高可达1000 kbps。TPT3122EH采用24引脚QFN4X4封装，工作温度范围为 - 40°C至125°C。自动在线功能使芯片在关机状态下，当连接RS - 232电缆并开启设备时，能够自动“唤醒”。
商品特性
- 符合TIA/EIA - 232 - F和ITU V.28标准
- 电源范围：单电源供电，电压为+3.0V至5.5V
- 逻辑接口VL引脚电压为1.65V至5.5V
- 包含两个驱动器和两个接收器
- 最高工作速率可达1Mbps
- 仅需四个外部0.1μF电容
- RS - 232总线引脚的ESD保护：±15 kV（HBM）
- ±12 kV（IEC61000 - 4 - 2，接触放电）
- ±15 kV（IEC61000 - 4 - 2，空气间隙放电）
应用领域
- 电池供电设备
- 工业人机界面
- 笔记本电脑、计算机
- 打印机
