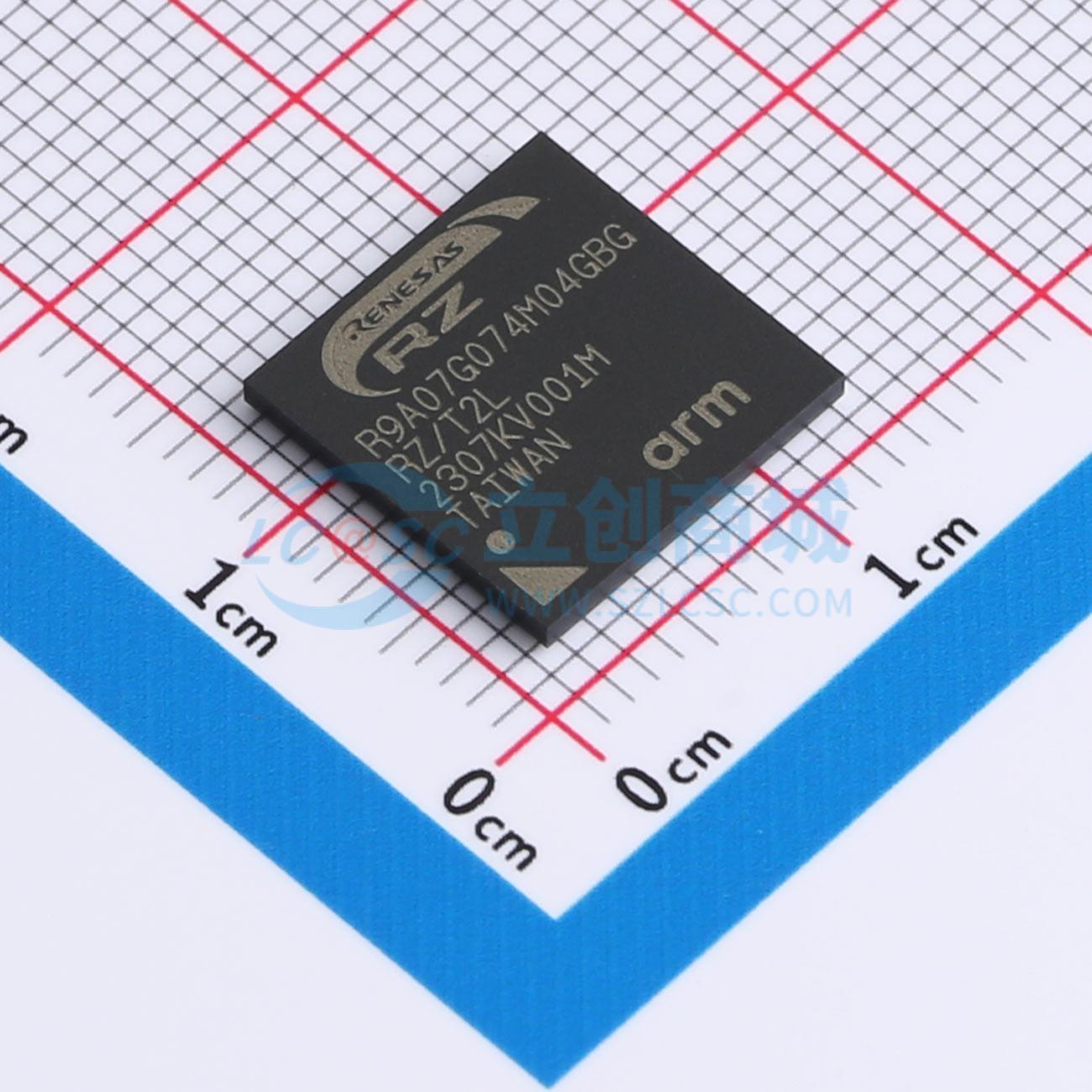

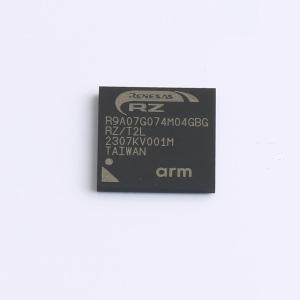

温馨提醒：图片仅供参考，商品以实物为准
R9A07G074M04GBG#AC0
RZ 基于 ARM 的高端 32 位和 64 位微处理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MPU是一款高性能ASSP，具有带浮点单元（FPU）和NEON的Arm Cortex-R52处理器，集成了系统配置所需的外设功能。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- R9A07G074M04GBG#AC0
- 商品编号
- C19188770
- 商品封装
- FBGA-196
- 包装方式
- 托盘
- 商品毛重
- 2.229762克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU最大主频 | 800MHz | |
| CPU位数 | 32 Bit |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 日历功能；真随机数发生器(TRNG)；内置通用定时器；内置温度传感器；硬件CRC；外部管脚复位(NRST)；硬件ECC校验；软件复位 |
商品概述
该MPU是一款高性能专用标准产品，具备带浮点单元（FPU）和NEON™的Arm Cortex - R52处理器，集成了系统配置所需的外设功能。其工作频率为200/400/800 MHz，拥有片上FPU和NEON™，1.0 MB片上SRAM，具备以太网MAC、EtherCAT、USB 2.0高速、CAN/CANFD等多种通信接口、编码器接口以及安全功能。
商品特性
- 片上32位Arm Cortex - R52处理器
- 运行频率为200/400/800 MHz的高速实时控制，片上单32位Arm Cortex - R52（版本r1p2）
- 带ECC的紧密耦合内存（TCM） - 512 KB/64 KB
- 带ECC的指令缓存/数据缓存 - 每个缓存16 KB
- 高速中断
- FPU支持单精度和双精度的加、减、乘、除、乘加和平方根运算
- NEON（高级SIMD）支持整数或单精度结果
- 具有8级流水线的哈佛架构
- 支持内存保护单元（MPU），采用Arm CoreSight架构，支持通过JTAG和SWD接口进行调试
- 具备待机模式和模块停止功能
- 1.0 MB带ECC的片上SRAM，工作频率150/200 MHz
- DMAC：16通道×2单元
- 事件链接控制器：模块操作可由事件信号而非中断处理程序启动；即使CPU处于待机状态，模块也可进行链接操作
- 四种复位源，包括引脚复位
- 时钟功能：外部时钟/振荡器输入频率25 MHz；CPU时钟频率200/400/800 MHz或150/300/600 MHz；系统时钟频率200 MHz或150 MHz；低速片上振荡器（LOCO）240 kHz
- 安全功能：寄存器写保护、输入时钟振荡停止检测和CRC；主内存保护单元（MPU）
- 安全功能（可选）：带加密的启动模式；JTAG认证；密码加速器；真随机数发生器（TRNG）
- 编码器接口：最多2通道；支持EnDat 2.2、BiSS - C、A格式和HIPERFACE DSL兼容接口；编码器分频输出
- 多种通信接口：EtherCAT从控制器3端口；以太网MAC 1端口；USB 2.0高速主机/功能1通道；CAN/CANFD（符合ISO11898 - 1）2通道；带16字节收发FIFO的SCI 6通道；I²C总线接口3通道，最高传输速率400 kbps；SPI 4通道；外部主机接口；串行主机接口（SHOSTIF）；外部地址空间；支持最高100 MHz的高速数据传输总线，最多支持4个CS区域，每个区域可选择8位或16位总线空间
- 最多35个扩展功能定时器：16位×8 + 32位MTU3（9通道）、32位GPT（18通道），支持输入捕获、输出比较、PWM波形输出；16位CMT（6通道）、32位CMTW（2通道）
- 最多可外部连接6个ΔΣ调制器
- 三角函数单元：可同时计算正弦和余弦；可同时计算反正切和hypot_k
- 12位A/D转换器：12位×2单元（单元0和1各4通道）
- 用于测量芯片内部温度的温度传感器
- 通用IO端口：输入上拉/下拉；外设模块的输入/输出功能位置可从多个引脚中选择
- 工作温度范围：Tj = - 40 ~ +125°C
