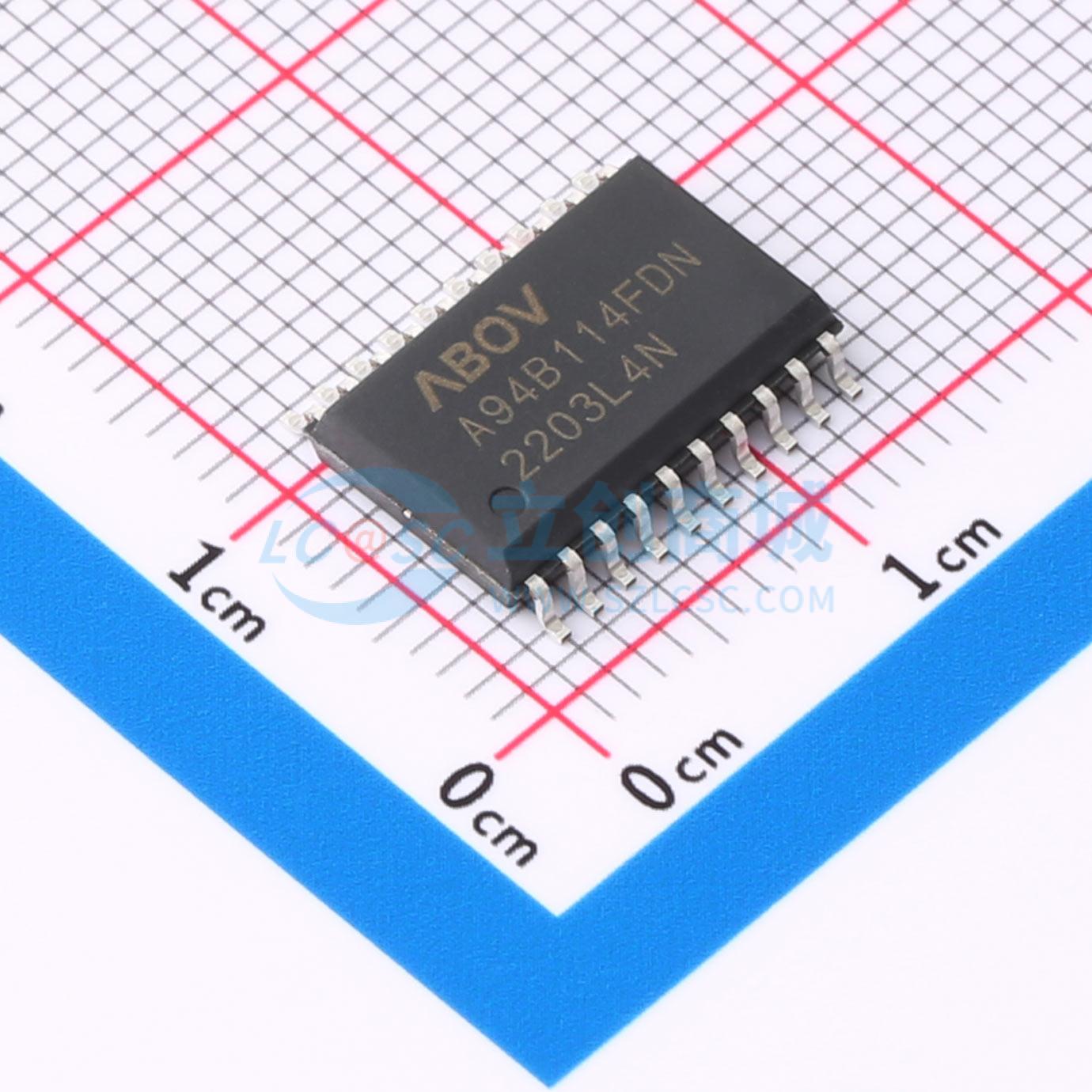

温馨提醒：图片仅供参考，商品以实物为准
A94B114FDN
适用于小型家电的CMOS单芯片8位MCU，内置12位ADC比较器和带死区控制的PWM
- 描述
- 特性：8 位 CISC CM8051-S 核心（8051 兼容，每周期 1 个时钟）。 8 Kbytes 片上闪存，耐久性：10,000 次（扇区 0 ~ 247），50,000 次（扇区 248 ~ 255），保留时间：10 年。 系统内编程（ISP）。 256 字节 IRAM / 256 字节 XRAM。 通用输入输出（GPIO），普通 I/O：18 个端口（P0[7:0]，P1[5:0]，P2[3:0]）。 8 位定时器 x 1 通道（T0），16 位定时器 x 2 通道（T1，T2）。 可编程脉冲生成，脉冲生成（通过 T1/T2），带反相器和死区控制的 16 位 PWM x 1 通道（通过 T1）。 比较器，可选内部参考比较器，外部（CMN0，CMN1），内部（1.6V，2.2V）
- 品牌名称
- ABOV(现代)
- 商品型号
- A94B114FDN
- 商品编号
- C19188773
- 商品封装
- SOP-20
- 包装方式
- 管装
- 商品毛重
- 0.872973克(g)
商品参数
参数完善中
商品特性
- 8位CISC CM8051 - S内核（与8051兼容，每周期1个时钟）
- 8KB片上闪存，扇区0 ~ 247的擦写次数为10,000次，扇区248 ~ 255的擦写次数为50,000次，数据保留时间为10年
- 支持系统内编程（ISP）
- 256字节内部随机存取存储器（IRAM）/ 256字节外部随机存取存储器（XRAM）
- 通用输入输出（GPIO），普通I/O有18个端口（P0[7:0]、P1[5:0]、P2[3:0]）
- 定时器/计数器：1个8位定时器（T0），2个16位定时器（T1、T2）
- 可编程脉冲生成：通过T1/T2进行脉冲生成，1个通道的带反相器和死区控制的16位PWM（通过T1）
- 比较器：可选内部参考比较器，外部（CMN0、CMN1），内部（1.6V、2.2V）
- 看门狗定时器（WDT）：1个8位通道，带低频振荡器（LFO）的RCWDT
- 通用同步异步收发器（USART）：1个8位通道
- I²C：1个8位通道
- 12位A/D转换器：10个输入通道
- 掉电模式：空闲（IDLE）、停止（STOP）模式
- 亚活动模式：系统使用内部128kHz环形振荡器（LFO/2）
- 上电复位：复位释放电平为1.4V
- 低压复位：1个检测电平（1.75V）
- 低压指示：4个检测电平（2.40V、2.90V、3.90V、4.20V）
- 中断源：外部中断（EINT0 ~ 2、EINT10、EINT11、EINT12）（4个），定时器（0/1/2）（3个），WDT（1个），LVI（1个），USART（2个），I²C（1个），ADC（1个），BIT（1个），CRC（1个），比较器（1个）
- 内部高频振荡器：典型值32MHz ±1.5%（TA = 25°C）
- 内部低频振荡器：256kHz ±10%（ΔTA = -40 ~ +85°C，正常/空闲），168kHz ±15%（TA = +25°C，停止），168kHz ±20%（ΔTA = -40 ~ +85°C，停止）
- 工作电压和频率：内部时钟1MHz ~ 16MHz，TA = -40 ~ +85°C，VDD = 2.0V ~ 5.5V；外部晶振，TA = -40 ~ +85°C，VDD = 2.7V ~ 5.5V
- 振荡器类型：主时钟使用0.4 ~ 16MHz晶体或陶瓷
- 最小指令执行时间：62.5ns（@16MHz主时钟）
- 工作温度：商业级（-40°C至+85°C），工业级（-40°C至+105°C）
- 封装类型：20 - SOP、20 - TSSOP、16 - SOPN
