温馨提醒：图片仅供参考，商品以实物为准

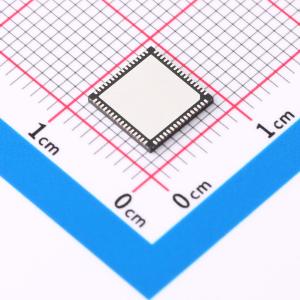

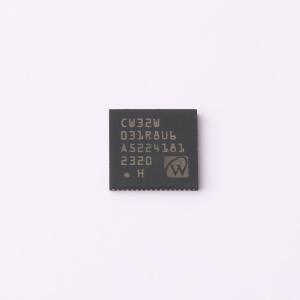

CW32W031R8U6

ARM Cortex-M0+ 32位低功耗无线微控制器，Chirp IoT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CW32W031是采用ChirpIoT ™调制解调技术的低功耗远距离无线微控制器，支持半双工无线通信，工作频段为370MHz~590MHz和740MHz~1180MHz。 CW32W031集成了主频高达48MHz的ARM® Cortex®-M0+内核、高速嵌入式存储器（多至64K字节FLASH和多至8K字节SRAM）以及一系列全面的增强型外设和I/O口。所有型号都提供全套的通信接口（三路UART、一路SPI和一路I2C）、12位高速ADC、五组通用和基本定时器以及一组高级控制PWM定时器。
品牌名称: CW(芯源)
商品型号: CW32W031R8U6
商品编号: C19188741
商品封装: QFN-64
包装方式: 托盘
商品毛重: 1.491154克(g)

商品参数

商品概述

CW32W031是采用ChirpIoT ™调制解调技术的低功耗远距离无线微控制器，支持半双工无线通信，工作频段为370MHz~590MHz和740MHz~1180MHz。 CW32W031集成了主频高达48MHz的ARM® Cortex®-M0+内核、高速嵌入式存储器（多至64K字节FLASH和多至8K字节SRAM）以及一系列全面的增强型外设和I/O口。所有型号都提供全套的通信接口（三路UART、一路SPI和一路I2C）、12位高速ADC、五组通用和基本定时器以及一组高级控制PWM定时器。 CW32W031可以在-40°C到85°C的温度范围内工作，供电电压1.8V~3.6V。支持Sleep和DeepSleep两种低功耗工作模式。

商品特性

内核：ARM® Cortex®-M0+最高主频48MHz
工作温度：-40°C至85°C
工作电压：LDO模式1.8V~3.6V；DCDC模式2V~3.6V
最大64K字节FLASH，数据保持25年@85°C
最大8K字节RAM，支持奇偶校验
128字节OTP存储器
通信频段：370MHz~590MHz，740MHz~1180MHz
调制方式：ChirpIoT ™
发射输出功率：-7dBm~22dBm
最大链路预算可达：162dB
接收灵敏度：-140dBm@62.5kHz
深度休眠电流：400nA
接收电流：12.5mA@DCDC模式
发射电流：135mA@22dBm，83mA@18dBm，25mA@0dBm
支持带宽：62.5kHz、125kHz、250kHz、500kHz
支持SF因子：7~12，支持扩频因子自动识别
支持码率：4/5，4/6，4/7，4/8
支持CAD功能
支持低速率模式：0.08kbps~20.4kbps
完全集成的频率合成器
CRC硬件计算单元
复位和电源管理低功耗模式（Sleep，DeepSleep）
上电和掉电复位（POR/BOR）
可编程低电压检测器（LVD）
32MHz晶体振荡器用于射频子系统
4MHz~32MHz晶体振荡器
32kHz低速晶体振荡器
内置48MHz RC振荡器
内置32kHz RC振荡器
内置10kHz RC振荡器
内置150kHz RC振荡器
时钟监测系统
允许独立关断各外设时钟
支持最多33路I/O接口
所有I/O口支持中断功能
所有I/O支持中断输入滤波功能
四通道DMA控制器
12位精度，±1 LSB
最高1M SPS转换速度
内置电压参考
模拟看门狗功能
内置温度传感器
双路电压比较器
实时时钟和日历，支持由Sleep/DeepSleep模式唤醒
16位高级控制定时器，支持6路捕获/比较通道和3对互补PWM输出，死区时间和灵活的同步功能
二组16位通用定时器
三组16位基本定时器
16位自动唤醒定时器
窗口看门狗定时器
独立看门狗定时器
三路低功耗UART，支持小数波特率，支持LIN通信接口
一路SPI接口12Mbit/s
一路I2C接口1Mbit/s
IR调制器
串行调试接口(SWD)
80位唯一ID

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0+
	CPU最大主频	48MHz
	程序存储容量	64KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	33
	ADC(位数)	12bit
	工作电压	1.8V~3.6V
