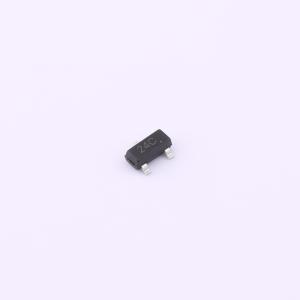

温馨提醒：图片仅供参考，商品以实物为准
SM24C
双向TVS 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 静电放电(ESD）
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SM24C
- 商品编号
- C19185902
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0366克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 43V；52V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 50pF |
商品概述
该系列产品专为需要瞬态过压保护能力的应用而设计，适用于计算机、打印机、商用机器、通信系统、医疗设备及其他对电压和静电放电敏感的设备和应用场景。这些器件在电路板空间受限的情况下尤为理想。
商品特性
- 每8/20μs脉冲峰值功率达350瓦
- 符合IEC61000-4-2（静电放电）标准：±15kV（空气放电），±8kV（接触放电）
- 符合IEC61000-4-4（电快速瞬变脉冲群）标准：40A（5/50ns）
- 可保护两条双向线路
- 低钳位电压
- 低漏电流
- 工作电压：3V、5V、8V、12V、15V、18V、20V、24V、36V
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑、台式机及服务器
- 便携式仪器
- 网络与电信设备
