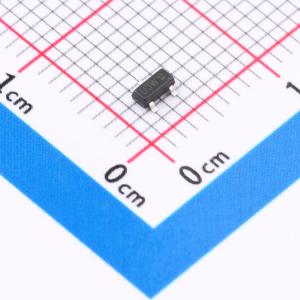

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0X1BT(UMW)
单向ESD 5V截止 峰值浪涌电流：3.5A@8/20us
- 描述
- 静电放电(ESD）
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PESD5V0X1BT(UMW)
- 商品编号
- C19185909
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF |
商品特性
- 峰值脉冲功率45W（tp = 8/20μs）
- 单向配置
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.7pF，典型值）
- 保护两条数据线
- 符合IEC 61000-4-2标准，接触放电±15kV，空气放电±15kV
- 符合IEC 61000-4-4标准（EFT），40A（5/50ns）
- 符合IEC 61000-4-5标准（雷击），3.5A（8/20μs）
应用领域
- 数据线保护
- 自动取款机
- 网络设备
- 电源线
