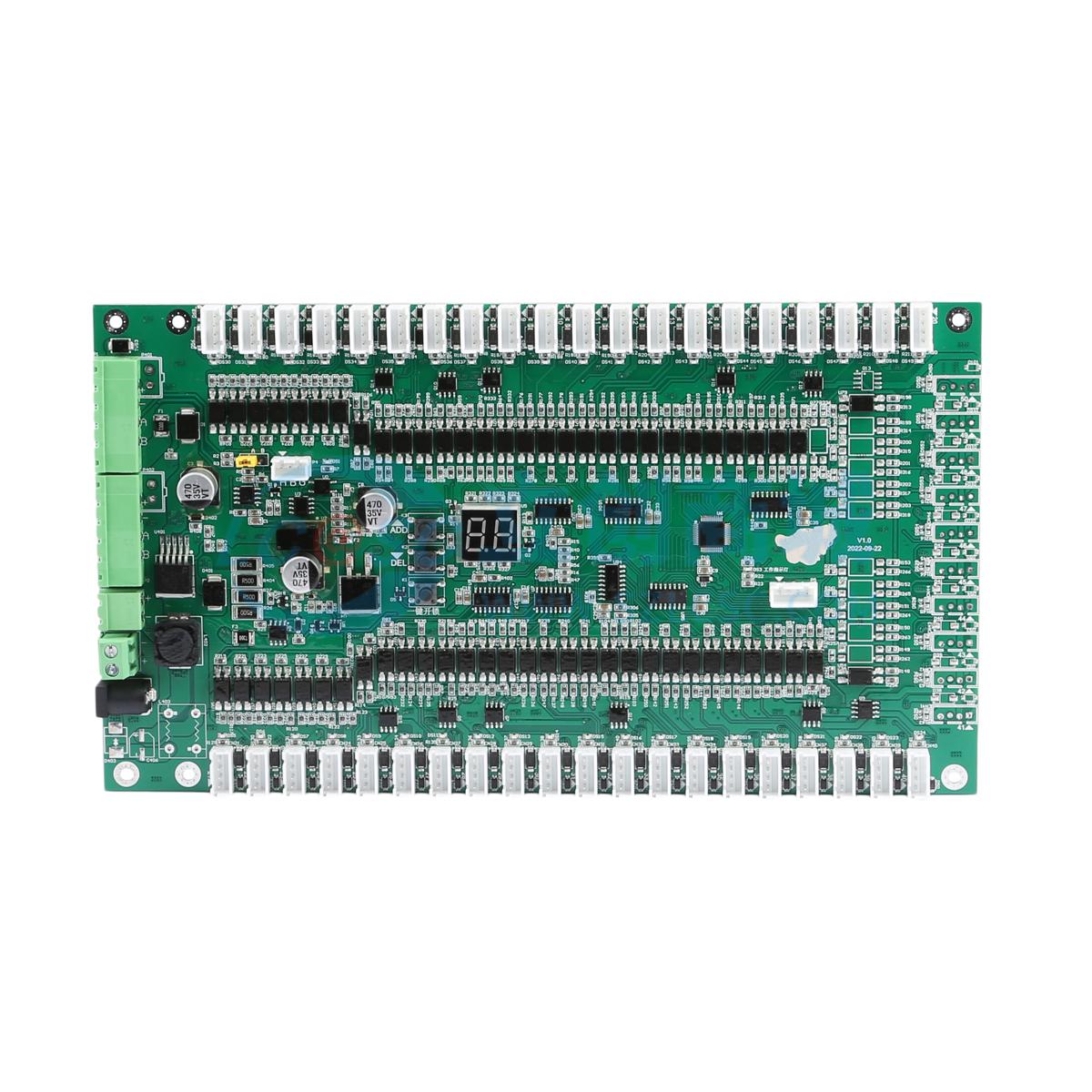

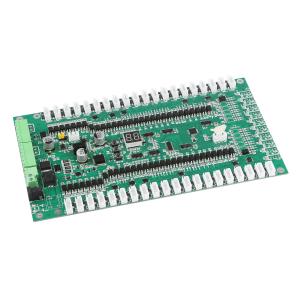

KS-LC05-40
锁控板
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 其他模块 1、采用宽电压/高速/高可靠/低功耗/强抗静电/较强抗干扰的新一代51内核MCU设计，针对智能快递柜行业应用开发的接口控制板，主要功能是多路电控锁控制和多路电控锁状态检测及强大灵活的扩展性，可满足不同客户需求。 2、支持电磁锁、灯箱、风扇等多种外设控制；输入电源12V/24V；通信方式：RS-485通信；数码管显示；支持一键全开；保护机制：带短路保护、防反接保护、防雷击浪涌保护、各通道隔离、三防漆保护。 3、可最大级联100 块板子。 4、数码管显示。 5、40通道数对应40通道格口数。
- 品牌名称
- 凯晟电子
- 商品型号
- KS-LC05-40
- 商品编号
- C19185893
- 包装方式
- 袋装
- 商品毛重
- 182.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他模块 | |
| 类型 | 工业控制 | |
| 接口类型 | RS-485 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 24V；12V | |
| 工作温度 | -20℃~+70℃ | |
| 功能特性 | - |
商品概述
KS-LC05-40锁控板是针对智能快递柜行业应用开发的接口扩展板，主要功能是实现电控锁控制、电控锁状态检测。适用于智能快递柜、智能储物柜等应用场合。主要功能包括控制锁开关、电控锁状态检测、门磁检测及报警、灯箱和灯带开关以及检测、报警器的开关与检测。产品尺寸为223mm（长）×135mm（宽），工作温度为 -20℃~70℃，工作湿度为0%~90%的相对湿度（非冷凝），存储温度为 -40~70℃，重量（含包装）为164.70g，静态电流特性为12V < 50mA。该控制板有RS485通信接口、锁接口、继电联器控制接口、IO控制接口等。KS-LC05-40按键有锁地址调节按键以及“一键开锁”功能，锁地址可以设置为1~99。锁控板包括两路相通的电源通讯接口P1、P2，每路包含+12V/24V、GND、RS485 - A、RS485 - B四个引脚。每个锁接口包含4个引脚，分别为+12V/24V、控制端、检测端、GND。通讯方式为485多机通讯，串口设置为115200，数据位8，停止位1，流控None，命令帧为16进制数据格式。
应用领域
智能快递柜、智能储物柜
