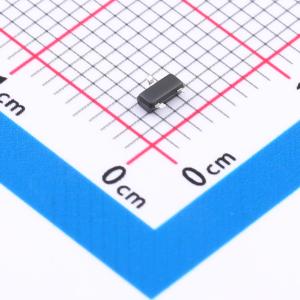

温馨提醒：图片仅供参考，商品以实物为准
SM24T1G(UMW)
单向TVS 24V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 静电放电(ESD）
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SM24T1G(UMW)
- 商品编号
- C19185898
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0362克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 43V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 31.35V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 60pF |
商品概述
这些双单片硅浪涌保护二极管专为需要瞬态过压保护能力的应用而设计。它们适用于计算机、打印机、商用机器、通信系统、医疗设备等对电压和静电放电敏感的装置。其双结共阳极设计仅使用一个封装即可保护两条独立的线路。这些器件非常适合电路板空间受限的情况。
商品特性
- SOT-23封装允许实现两个独立的单向配置或一个双向配置
- 工作峰值反向电压范围：5V 至 36V
- 峰值功率：300瓦（8/20 μs波形）
- 低漏电流：1.0μA
- 阻燃等级：UL 94 V-0
- 符合无铅标准
- 小封装尺寸，适用于高密度应用
