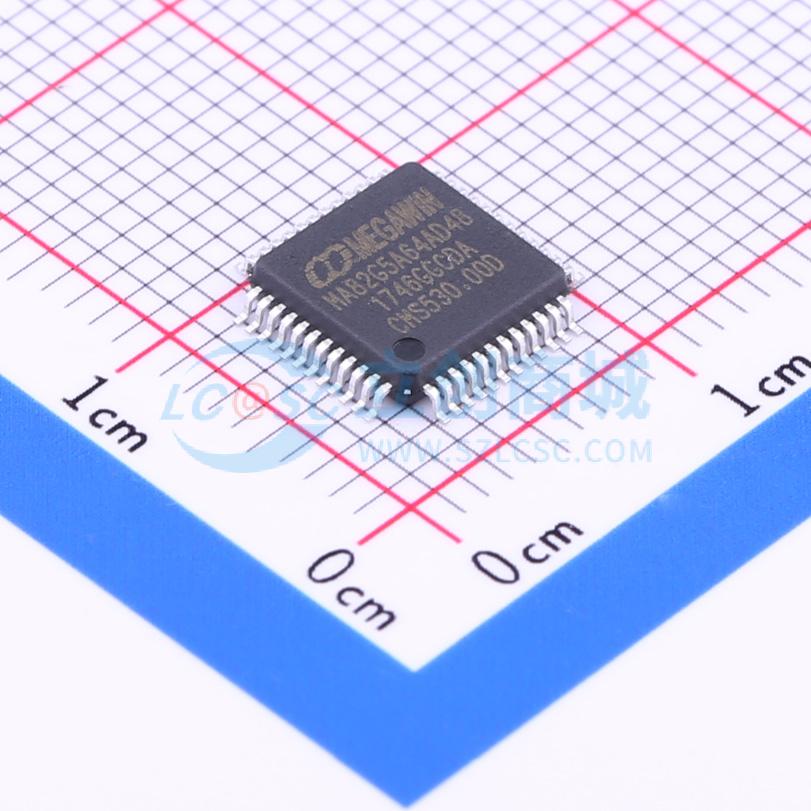

温馨提醒：图片仅供参考，商品以实物为准

MA82G5A64AD48

8051内核-单片机

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：高速1-T结构80C51内核。64K字节flash程序存储器空间。ISP空间可以选择为1KB/1.5KB~4KB，灵活的IAP大小空间设置，密码保护程序区访问。Flash写/擦次数：10,000。Flash数据保留时间：100年（25℃）。内部256字节数据存储器，多达5120字节扩展数据存储器(XRAM)。两个数据指针。可变长度的MOVX可以访问慢的SRAM/外设
品牌名称: MEGAWIN(笙泉)
商品型号: MA82G5A64AD48
商品编号: C202839
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.687克(g)

商品参数

商品特性

高速 1-T 结构 80C51 内核
64K 字节 flash 程序存储器空间
ISP 空间可以选择为 1KB/1.5KB~4KB 灵活的 IAP 大小空间设置，密码保护程序区访问
Flash 写/擦次数：10,000
Flash 数据保留时间：100 年 @25°C
内部 256 字节数据存储器，多达 5120 字节扩展数据存储器(XRAM)
两个数据指针，可变长度的 MOVX 可以访问慢的 SRAM/外设
中断控制：16 中断源，4 个优先级，四个外部中断，nINT0，nINT1，nINT2 和 nINT3，所有的外部中断支持高/低或上升/下降沿触发
四个 16-位定时/计数，定时器 0，定时器 1，定时器 2 和定时器 3
T0CKO 在 P34，T1CKO 在 P35，T2CKO 在 P10 和 T3CKO 在 P01
T0/T1/T2/T3 可以选择 X12 模式
有 6 个比较/俘获单元的可编程 16 位定时/计数阵列
俘获模式
16 位软件定时模式
高速输出模式
8/10/12/16-位带周相移动功能的 PWM (脉宽调节器) 模式
最多可到 8 通道单一输入或者 4 个通道差分输入
增强型 UART (S0)，帧误差侦测，自动地址识别，速度增强机制(X2/X4 模式)
第二个 UART (S1)，专用于波特率产生器，S1 与 S0 共享波特率产生器
主/从 SPI 串口接口
主/从两线串口接口(TWSI)
通过 CPU 或上电复位一次性使能，时钟源来自内部低频振荡器
看门狗溢出会中断或复位 CPU，支持 Watch 模式
在片内调试接口(OCD)
最大 55 普通 I/O 口在 LQFP64 封装
P3 可以设置准双向口模式，推挽输出模式，开漏集输出模式，仅输入模式
P0, P1, P2, P4, P5 和 P6 可以设置为推挽输出模式，开漏集输出模式
P6.0 和 P6.1 公用 XTAL2 和 XTAL1
多种省电模式：掉电模式，空闲模式，慢频模式，副频模式，watch 模式和 monitor 模式
所有的中断能唤醒空闲模式
11 中源能唤醒掉电模式
慢频模式和副频模式支持低速 MCU 运转
Watch 模式在掉电模式下能复位 CPU
Monitor 模式在掉电模式下支持 BOD1 复位 CPU
低电压检测
BOD0: 检测 2.2V
BOD1: 选择检测电压为：4.2V/3.7V/2.4V/2.0V，中断 CPU 或复位 CPU，在掉电模式下唤醒 CPU
工作电压范围：2.0V – 5.5V
flash 写电压最低 2.2V (ISP/IAP/ICP)
工作频率范围：36MHz(最高)
外部晶振模式，2 – 12MHz @2.0V - 5.5V 和 2 – 25MHz @2.7V – 5.5V
CPU 可以到达 12MHz @2.0V - 5.5V，到达 25MHz @2.4V - 5.5V 和可以到达 36MHz @2.7V – 5.5V
时钟源：内部 11.0592MHz 振荡器 (IHRCO) ：工厂条件下测误差 ±1%，典型值
外部晶振模式，内部低频 RC 振荡器(ILRCO) ：大约 32KHz
外部时钟输入(ECKI) 在 P6.0/XTAL2，外部时钟输入最高 36MHz
内部振荡输出 P6.0/XTAL2
内建时钟倍频器(CKM) 用来提供高速时钟源
工作温度：工业级 (-40°C 到 +125°C)
封装类型：LQFP48 (7mm x 7mm): MA82G5A64AD48，LQFP64 (10mm x 10mm): MA82G5A64AC64

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	36MHz
	程序存储容量	64KB

	属性	参数值
	程序存储器类型	FLASH
	ADC(位数)	12bit
	工作电压	2V~5.5V
