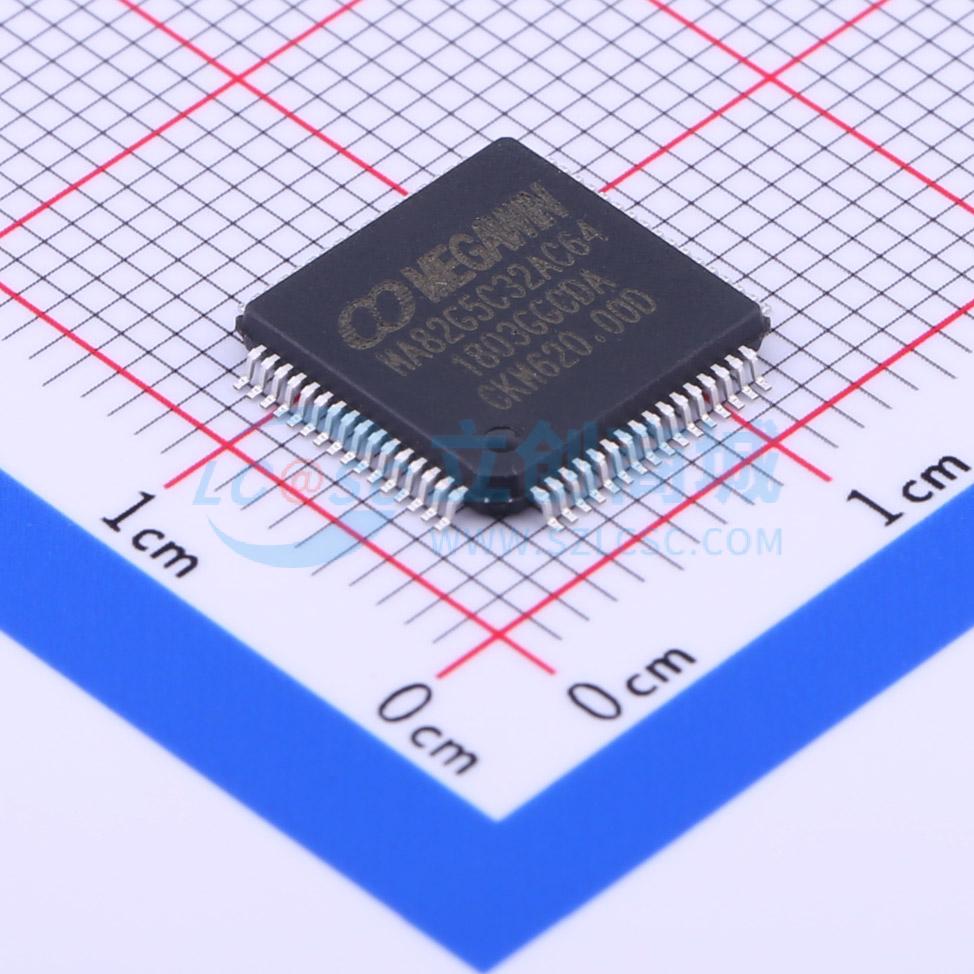

Name: MEGAWIN(笙泉) MA82G5C32AC64
Brand: MEGAWIN(笙泉)
SKU: C202851
Price: 6.09 CNY
Availability: InStock

1-T 80C51 中央处理器
MA82G5C32 默认空间配置AP 程序空间(29.5KB, 0000h~75FFh)IAP 数据空间(1KB, 7600h~79FFh)ISP 引导码空间(1.5KB, 7A00h~7FFFh)
数据存储器RAM: 4K/2K 字节片内 256 字节高速缓存3840 / 1792 字节扩展 RAM (XRAM)
双数据指针用于慢速SRAM/外设的可变长度的MOVX 指令，MOVX 指令支持16 位数据读/写无地址模式访问 (FIFO 模式)
中断控制24 中断源，4 级优先级，四个带滤波的外部中断，nINT0，nINT1，nINT2 和 nINT3，所有的外部中断支持高/低或上升/下降沿触发
MA82G5C64 共有12 个定时器，RTC 定时器和 WDT 定时器，定时器 0, 定时器1, 定时器2, 定时器3 和定时器4，S1BRG, S2BRG 和 S3BRG，PCA0 和PCA1，如果定时器2/3/4 用于分割模式，则共有15 个定时器，五个16 - 位定时/计数，定时器0，定时器1，定时器2 ，定时器3 和定时器4
X12 模式和时钟输出功能
所有定时器都有同步运行使能(在停止和重载有同样的功能)
定时器2/3/4 有新的4 个操作模式，它们有着8 个时钟源和8 个捕捉源
定时器2/3/4 可以分割位两个8 位定时器
时钟输出（CCO）在T2CKO, T3CKO 和 T4CKO
S1/S2/S3BRG 级联定时器1 可以组成一个32/40 位
两个可编程16 位计数/定时阵列(PCA0 和 PCA1) 有着12 个 CCP 模块，每个PCA 有6 个CCP(捕获/比较/PWM)模块，可重载16 位基准计数器，支持可变长度的PWM，从片内CKM 可获得高达100MHz 的时钟来源，捕获模式, 16 位软件定时器模式和高速输出模式，缓冲捕获模式可以监控窄脉冲输入input
8/10/12/16 位可调PWM，带相位位移功能，可被配置成: 最高6 通道无缓冲16 位PWM,或最高6 通道带缓冲8 位PWM,或最高3 通道带缓冲16 位PWM
PCA0 PWM 模块有死区控制，中断控制和中心对齐选项
键盘中断 (P0/P2/P5/P3 + P4)
10 位单端ADC，可编程吞吐率到500Ksps，16 个外部输入通道，ADC VREF + 从外部输入，模拟比较器0可编程片上比较电压，与模拟比较器1/2 共享4 个可选 AlNO(+) 输入，可唤醒掉电模式和IDLE 模式，滤波选项和输出给内部定时器捕捉
模拟比较器 1/2可唤醒掉电模式和IDLE 模式，滤波选项和输出给内部定时器捕捉
增强型 UART (S0)，帧错误侦测，自动地址识别，速度增强机制 (X2/X4 模式), 最大波特率可达7.3728/12.0MHz，模式4 支持SPI 主机，SPICLK 速率可达12MHz
第2/第3/第4 UARTs (S1/S2/S3)
- 每个UART 都有专用的波特率发生器
- S1 可以共享波特率给S0，每个模块都有8 位定时器功能，叠加在定时器1 可以组成一个32/40 位定时器/计数器
- 最大 UART 波特率可达到1.8432/3.0MHz
- 模式4 支持SPI 主机，SPICLK 速率可达12MHz
- S1 在模式5 下支持 LIN 总线协议
- S1/S2/S3 在模式7 下支持SCI (智能卡接口, ISO - 7816)
5 个主/从SPI 串行接口，SPICLK 速率可达12MHz，可用于四位外围接口(QPI)，8/16 位数据传送，包括 S0~S3 的模式4 就有5 个主机
3 个主/从两线串行接口: TWSI, TWI1 和 STWI (SID)，两个主/从硬件引擎: TWSI 和 TWI1，3 个在TWSI/TWI1 从机模式器件地址识别，用于STWI(软件TWI)的两线开始/停止串行信号侦测
可编程看门狗定时器，时钟来源为ILRCO
- 通过CPU 或上电一次性使能，WDT 溢出可中断 CPU 或复位 CPU
- 掉电模式(watch 模式)下支持看门狗(WDT)功能，用于自动唤醒功能
实时时钟模块，时钟源来自XTAL 或ILRCO，可编程中断周期从微秒到月，21 - 位长系统定时器
蜂鸣器功能
在LQFP64 封装中最大59 个通用输入输出口(GPIO)
- P3 可以设置成准双向口模式，推挽输出模式，开漏集输出模式和仅输入模式
- P0, P1, P2, P4, P5, P6 和 P7 可以设置为推挽输出模式，开漏集输出模式
- P6.0, P6.1 和P4.7 公用XTAL2, XTAL1 和RST
时钟源内部12MHz/11.059MHz 振荡器(IHRCO): 工厂校对到 ±1% , 典型值，外部晶振模式, 支持 32.768KHz 振荡，内部低功耗32KHz RC 振荡器 (ILRCO)，外部时钟输入(ECKI) 在P6.0/XTAL2, 可达到25MHz，内部RC 振荡输出在P6.0/XTAL2，片内时钟倍频器(CKM) 可提供高速时钟源
两个低电压检测，BOD0: 检测 1.7V，BOD1: 选择检测电压为4.2V/3.7V/2.4V/2.0V，中断 CPU 或复位 CPU(BOD1)，在掉电模式下唤醒CPU
所有的中断能唤醒空闲(IDLE)模式
13 个中断源能唤醒掉电模式
慢频模式和副频模式支持低速MCU 运转
RTC 模式在掉电模式下支持实时时钟(RTC)恢复CPU
Watch 模式在掉电模式下支持看门狗(WDT) 恢复CPU
Monitor 模式在掉电模式下支持BOD1 恢复 CPU
工作电压范围：1.8V – 5.5V，flash 写操作(ISP/IAP/ICP)的最低电压为1.8V
工作频率范围：25MHz(最高)，外部晶振模式，0 – 12MHz 在 1.8V - 5.5V 和0 – 25MHz 在2.7V – 5.5V，CPU 工作频率可达12MHz 在1.8V – 5.5V 和25MHz 在2.2V – 5.5V
工作温度工业级 (-40°C 到 +85°C)，封装类型LQFP64 (10mm x 10mm): MA82G5C64AC64，LQFP48( 7mm x 7mm): MA82G5C32AD48

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	25MHz
	程序存储容量	32KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	59
	ADC(位数)	10bit
	工作电压	1.8V~5.5V
