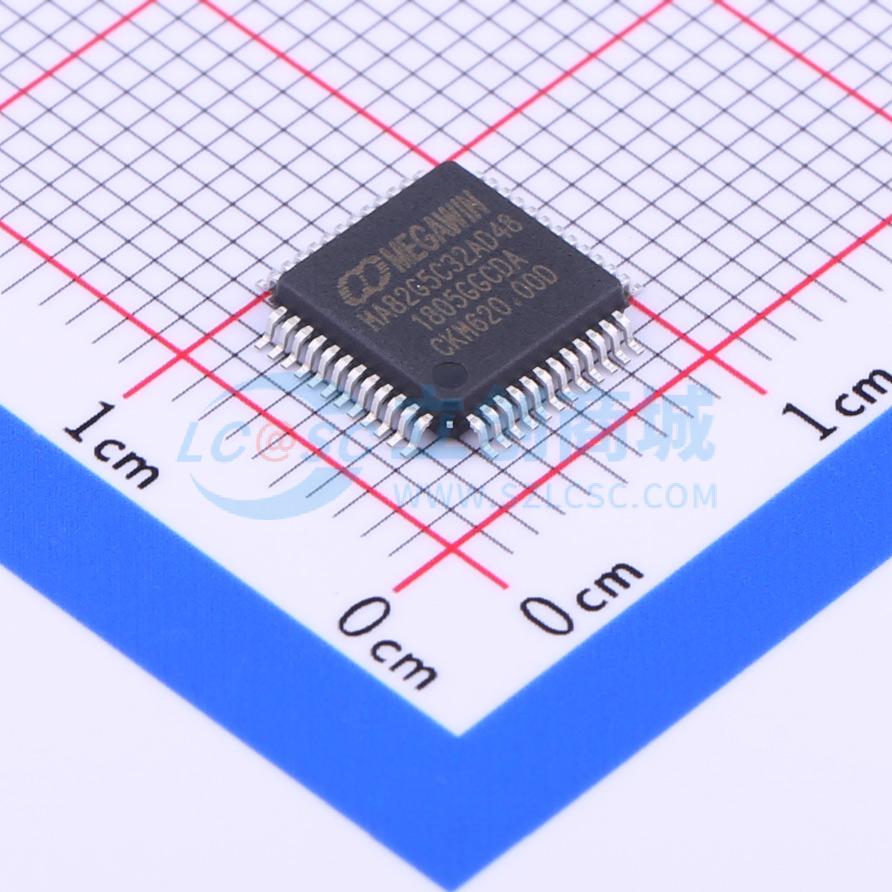

温馨提醒：图片仅供参考，商品以实物为准
MA82G5C32AD48
基于8051的微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：T80C51中央处理器。内含64K/32K字节闪存。ISP空间可以选择为0.5KB/1.0KB~7.5KB，灵活的IAP大小空间设置，密码保护程序区访问。Flash写/擦次数：10,000。Flash数据保留时间：100年（25℃）。数据存储器RAM：4K/2K字节。片内256字节高速缓存，3840/1792字节扩展RAM（XRAM）。双数据指针
- 品牌名称
- MEGAWIN(笙泉)
- 商品型号
- MA82G5C32AD48
- 商品编号
- C202852
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.687克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 51家族 | |
| CPU最大主频 | 25MHz | |
| 程序存储容量 | 32KB |
| 属性 | 参数值 | |
|---|---|---|
| 程序存储器类型 | FLASH | |
| I/O数量 | 44 | |
| ADC(位数) | 10bit | |
| 工作电压 | 1.8V~5.5V |
商品特性
- 1-T 80C51中央处理器
- AP程序空间(60KB, 0000h~EFFFh)，IAP数据空间(2.5KB, F000h~F9FFh)，ISP引导码空间(1.5KB, FA00h~FFFFh)
- 数据存储器RAM: 4K/2K字节，片内256字节高速缓存，3840 / 1792字节扩展RAM (XRAM)
- 双数据指针，用于慢速SRAM/外设的可变长度的MOVX指令，MOVX指令支持16位数据读/写，无地址模式访问 (FIFO模式)
- 中断控制：24中断源，4级优先级，四个带滤波的外部中断，nINT0，nINT1，nINT2和nINT3，所有的外部中断支持高/低或上升/下降沿触发
- MA82G5C64共有12个定时器：RTC定时器和WDT定时器，定时器0, 定时器1, 定时器2, 定时器3和定时器4，S1BRG, S2BRG和S3BRG，PCA0和PCA1；如果定时器2/3/4用于分割模式，则共有15个定时器；五个16-位定时/计数，定时器0，定时器1，定时器2，定时器3和定时器4
- X12模式和时钟输出功能
- 所有定时器都有同步运行使能(在停止和重载有同样的功能)
- 定时器2/3/4有新的4个操作模式，它们有着8个时钟源和8个捕捉源
- 定时器2/3/4可以分割位两个8位定时器
- 时钟输出（CCO）在T2CKO, T3CKO和T4CKO
- S1/S2/S3BRG级联定时器1可以组成一个32/40位
- 两个可编程16位计数/定时阵列(PCA0和PCA1)有着12个CCP模块，每个PCA有6个CCP(捕获/比较/PWM)模块，可重载16位基准计数器，支持可变长度的PWM，从片内CKM可获得高达100MHz的时钟来源，捕获模式, 16位软件定时器模式和高速输出模式，缓冲捕获模式可以监控窄脉冲输入
- 8/10/12/16位可调PWM，带相位位移功能，可被配置成：最高6通道无缓冲16位PWM，或最高6通道带缓冲8位PWM，或最高3通道带缓冲16位PWM
- PCA0 PWM模块有死区控制，中断控制和中心对齐选项
- 键盘中断 (P0/P2/P5/P3 + P4)
- 10位单端ADC，可编程吞吐率到500Ksps，16个外部输入通道，ADC VREF +从外部输入，模拟比较器0可编程片上比较电压，与模拟比较器1/2共享4个可选AlNO(+)输入，可唤醒掉电模式和IDLE模式，滤波选项和输出给内部定时器捕捉
- 模拟比较器1/2可唤醒掉电模式和IDLE模式，滤波选项和输出给内部定时器捕捉
- 增强型UART (S0)：帧错误侦测，自动地址识别，速度增强机制 (X2/X4模式)，最大波特率可达7.3728/12.0MHz，模式4支持SPI主机，SPICLK速率可达12MHz
- 第2/第3/第4 UARTs (S1/S2/S3)：
- 每个UART都有专用的波特率发生器
- S1可以共享波特率给S0
- 每个模块都有8位定时器功能，叠加在定时器1可以组成一个32/40位定时器/计数器
- 最大UART波特率可达到1.8432/3.0MHz
- 模式4支持SPI主机，SPICLK速率可达12MHz
- S1在模式5下支持LIN总线协议
- S1/S2/S3在模式7下支持SCI (智能卡接口, ISO-7816)
- 一个主/从SPI串行接口，SPICLK速率可达12MHz，可用于四位外围接口(QPI)，8/16位数据传送，包括S0~S3的模式4就有5个主机
- 3个主/从两线串行接口: TWSI, TWI1和STWI (SID)，两个主/从硬件引擎: TWSI和TWI1，3个在TWSI/TWI1从机模式器件地址识别，用于STWI(软件TWI)的两线开始/停止串行信号侦测
- 可编程看门狗定时器，时钟来源为ILRCO：
- 通过CPU或上电一次性使能，WDT溢出可中断CPU或复位CPU
- 掉电模式(watch模式)下支持看门狗(WDT)功能，用于自动唤醒功能
- 实时时钟模块，时钟源来自XTAL或ILRCO，可编程中断周期从微秒到月，21-位长系统定时器
- 蜂鸣器功能，片上调试接口 (OCD)
- 在LQFP64封装中最大59个通用输入输出口(GPIO)：
- P3可以设置成准双向口模式，推挽输出模式，开漏集输出模式和仅输入模式
- P0, P1, P2, P4, P5, P6和P7可以设置为推挽输出模式，开漏集输出模式，P6.0, P6.1和P4.7公用XTAL2, XTAL1和RST
- 时钟源：
- 内部12MHz/11.059MHz振荡器(IHRCO)：工厂校对到±1%，典型值
- 外部晶振模式，支持32.768KHz振荡
- 内部低功耗32KHz RC振荡器 (ILRCO)
- 外部时钟输入(ECKI)在P6.0/XTAL2，可达到25MHz
- 内部RC振荡输出在P6.0/XTAL2
- 片内时钟倍频器(CKM)可提供高速时钟源
- 两个低电压检测：
- BOD0: 检测1.7V
- BOD1: 选择检测电压为4.2V/3.7V/2.4V/2.0V，中断CPU或复位CPU(BOD1)，在掉电模式下唤醒CPU
- 多种功耗控制模式：掉电模式，空闲模式，慢频模式，副频模式，RTC模式，watch模式和monitor模式
- 所有的中断能唤醒空闲(IDLE)模式
- 13个中断源能唤醒掉电模式
- 慢频模式和副频模式支持低速MCU运转
- RTC模式在掉电模式下支持实时时钟(RTC)恢复CPU
- Watch模式在掉电模式下支持看门狗(WDT)恢复CPU
- Monitor模式在掉电模式下支持BOD1恢复CPU
- 工作电压范围：1.8V – 5.5V，flash写操作(ISP/IAP/ICP)的最低电压为1.8V
- 工作频率范围：25MHz(最高)，外部晶振模式，0 – 12MHz在1.8V - 5.5V和0 – 25MHz在2.7V – 5.5V，CPU工作频率可达12MHz在1.8V – 5.5V和25MHz在2.2V – 5.5V
- 工作温度：工业级(-40°C到 +85°C)
- 封装类型：LQFP64 (10mm x 10mm): MA82G5C64AC64，LQFP48( 7mm x 7mm): MA82G5C32AD48
应用领域
- 电源电路
- 复位电路
- 外部晶振XTAL振荡电路
- ICP和OCD接口电路
- 在芯片编程功能
- 在线调试功能
