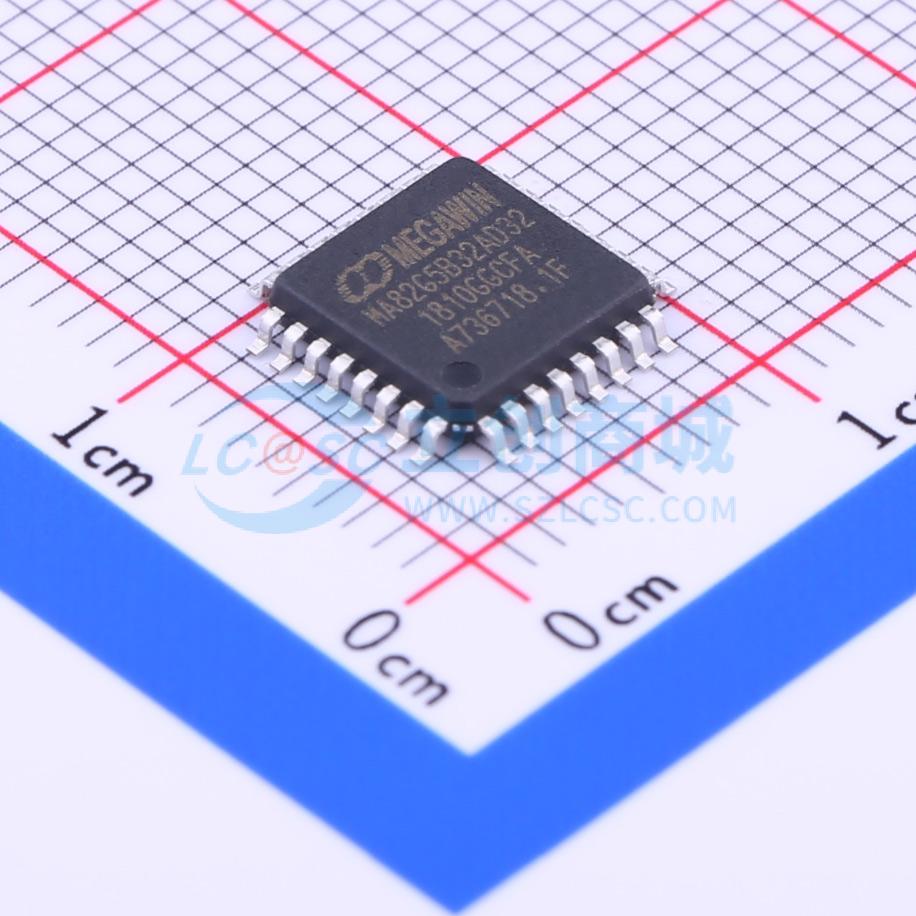

温馨提醒：图片仅供参考，商品以实物为准
MA82G5B32AD32
8051内核-单片机
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速1-T结构80C51内核。 32K/16K字节flash程序存储器空间。 ISP空间可以选择为1KB/1.5KB~4KB，灵活的IAP大小空间由软件设置密码保护程序区访问。 Flash写/擦次数：20,000次。 Flash数据保留时间：100年（在25℃环境下）。 内部256字节数据存储器。 MA82G5B32有1792字节扩展数据存储器(XRAM)，MA82G5B16有768字节扩展数据存储器(XRAM)。 两个数据指针
- 品牌名称
- MEGAWIN(笙泉)
- 商品型号
- MA82G5B32AD32
- 商品编号
- C202840
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.768克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) |
| 属性 | 参数值 | |
|---|---|---|
| CPU内核 | - |
商品特性
- 高速 1-T 结构 80C51 内核
- 32K/16K 字节 flash 程序存储器
- ISP 空间可以选择为 1KB/1.5KB~4KB
- 灵活的 IAP 大小空间由软件设置
- 密码保护程序区访问
- Flash 写/擦次数：20,000 次
- Flash 数据保留时间：100 年在 25℃ 环境下
- 内部 256 字节数据存储器
- MA82G5B32 1792 字节扩展数据存储器(XRAM)
- MA82G5B16 768 字节扩展数据存储器(XRAM)
- 16 中断源，4 个优先级
- 四个带抗干扰滤波器的外部中断，nINT0、nINT1、nINT2 和 nINT3
- 所有的外部中断支持高/低电平或上升/下降沿触发
- 三个 16-位定时/计数，定时器 0、定时器 1 和定时器 2
- T0CKO 在 P34，T1CKO 在 P35 和 T2CKO 在 P10
- T0/T1/T2 可以选择 X12 模式
- S1BRG 通过定时器 1 级联到一个 16/24 位的定时/计数器
- 可编程的 16 位基准计数器
- 来自片内时钟倍频器(CKM)的时钟源高达 100MHz
- 捕获模式，16 位软件时钟模式和高速输出模式
- 8/10/12/16-位具有相移功能的脉宽调制(PWM)模式，高达 8 通道的脉宽调制(PWM)
- 脉宽调制(PWM)模块具有死区时间控制和中心对齐选项
- 键盘中断
- 10-位 ADC 可编程的转换率高达 200 千次采样每秒(ksps)
- 最多可到 8 通道单节点输入
- 增强型 UART (S0)
- 帧误差侦测
- 自动地址识别
- 速度增强机制(X2/X4 模式)，波特率高达 1.843MHz
- SPI 主机工作在模式 4
- 第二个 UART (S1)
- 专用的波特率产生器
- 分享到 S0 或设置为 8 位定时器
- 一个主/从 SPI 串口接口(SPI)
- 最大 SPI 时钟频率高达 12MHz
- 高达 3 个 SPI 主机包括 S0 和 S1 工作在模式 4
- 三个两线串口接口：TWI0、TWI1 和 STWI(SID)
- 2 个主机/从机硬件引擎：TWI0 和 TWI1
- 3 个装置地址识别在 TWI0/TWI1 从机模式下
- 两线串口接口开始/停止(Start/Stop)侦测(SID)
- 支持软件 TWI 从机接口
- 片上调试接口 (OCD)
- 可编程看门狗定时器，时钟来源于 ILRCO
- 通过 CPU 或上电复位一次性使能看门狗(WDT)
- 溢出会中断或复位 CPU
- 掉电模式(watch 模式)支持看门狗(WDT)功能
- 实时时钟模块 0.5~64 可编程中断周期
- 21-位长系统定时器
- 在 32-脚封装中最大 29 个通用输入输出口(GPIO)
- P3 可以设置成准双向口模式，推挽输出模式，开漏集输出模式和仅输入模式
- P1、P2、P4 和 P6 可以设置为推挽输出模式，开漏集输出模式
- P6.0、P6.1 和 P4.7 公用 XTAL2、XTAL1 和 RST
- 多种功耗模式：掉电模式，空闲模式，慢频模式，副频模式，RTC 模式，watch 模式和 monitor 模式
- 所有的中断能唤醒空闲(IDLE)模式
- 11 中源能唤醒掉电模式
- 慢频模式和副频模式支持低速 MCU 运转
- RTC 模式在掉电模式下支持实时时钟(RTC)复位 CPU
- Watch 模式在掉电模式下支持看门狗(WDT)复位 CPU
- Monitor 模式在掉电模式下支持 BOD1 复位 CPU
- 两个低电压监测
- BOD0：监测电压 1.7V
- BOD1：可选择监测电压为 4.2V/3.7V/2.4V/2.0V
- 中断 CPU 或复位 CPU
- 在掉电模式下唤醒 CPU
- 工作电压范围：1.8V – 5.5V
- 芯片子系列 flash 写操作(ISP/IAP/ICP)的最低电压为 1.7V
- 工作频率范围：25MHz(最高)外部晶振模式，0 – 12MHz 在 1.8V – 5.5V 和 0 – 25MHz 在 2.7V – 5.5V
- CPU 工作频率可达 12MHz 在 1.8V – 5.5V 和 25MHz 在 2.2V – 5.5V
- 内部 12MHz/11.059MHz 振荡器 (IHRCO) ： 工厂条件下测误差 ±1% ，典型值
- 外部晶振模式，支持 32.768KHz 振荡和时钟丢失检测(MCD)
- 内部低功耗 32KHz RC 振荡器(ILRCO)
- 外部时针输入(ECKI) 在 P6.0/XTAL2
- 内部振荡输出在 P6.0/XTAL2
- 内建时钟倍频器(CKM)用来提供高速时钟源
- 工作温度工业级( -40℃ 到 +85℃)
- 16-字节唯一的 ID 代码
- 封装类型：
- QFN32 (5mm x 5mm): MA82G5B32AY32
- LQFP32 (7mm×7mm): MA82G5B32AD32, MA82G5B16AD32
- SSOP28(150mil): MA82G5B16AL28
- SSOP20(150mil): MA82G5B16AL20
