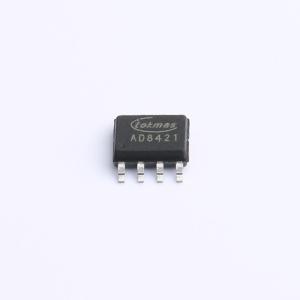

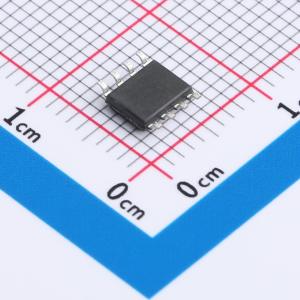

AD8421ARZ-R7(TOKMAS)

A36精密、低噪声仪表放大器可以在使用一对电阻的情况下设置增益范围从10到10,000。 AD8421采用经典的三运放结构，可以提供高共模抑制比CMRR (在增益为10的时候达到120 dB以上)，从而可以在大的外界干扰情况下对有用信号准确放大。且JA36在 - 40 °C至 + 125 °C温度范围内保证CMRR优于100 dB (G = 10)，为希望在宽温度范围内保证性能的应用提供了坚实的基础。 JA36具备精密的直流特性和快速的交流特性。其输入失调电压优于25 μV，其漂移典型值为0.3 μV/°C，输入偏置电流在5 pA左右，从而可以极大的简化系统校准成本。它在1 kHz处的噪声为8 nV/√Hz，低频0.1至10 Hz的噪声为0.9 μVₚ₋ₚ (G = 10)，使其非常适合精密电路的第一级放大。ZJA36为轨至轨输出仪放，可以最大化的利用模数转换器ADC的输入范围。ZJA36的带宽在增益为100时为250 kHz、0.001 %建立时间10 μs使其可以用于精密多通道切换的数据采集系统。ZJA36采用优化的管脚排列 (增益设置电阻接管脚2和3)，可以延展共模抑制比CMRR的频率范围，从而实现系统性能的提升。 JA36在 - 40 °C至 + 125 °C的宽温度范围内保证性能。它最高供电电压达到 ± 18 V，最低可以到 ± 2.4 V。JA36提供8引脚表面贴装的SOIC及MSOP封装。

• 一对外接电阻设置增益范围从10到10,000
• 高共模抑制比：120 dB min (G = 10, 最小值)，100 dB (G = 10, - 40 °C至 + 125 °C, 最小值)
• 低输入失调电压：25 μV (最大值)
• 低输入失调电压漂移：0.3 μV/°C
• 低输入偏置电流：5 pA
• 低输入电压噪声：8 nV/√Hz
• 低频噪声：0.9 μVₚ₋ₚ (0.1至10 Hz, G = 10)
• 带宽：1.2 MHz (G = 10)
• 供电电流：3.3 mA
• 供电电压：± 2.4 V至 ± 18 V
• 宽温度范围： - 40 °C至 + 125 °C

• 精密数据采集
• 心电监护设备
• 仪器仪表
• 桥式电路等传感器信号调理
• 工业控制
