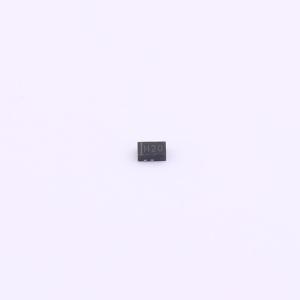

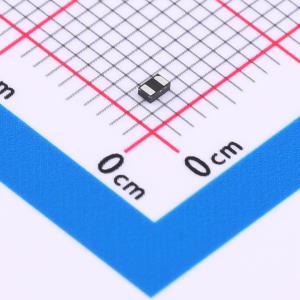

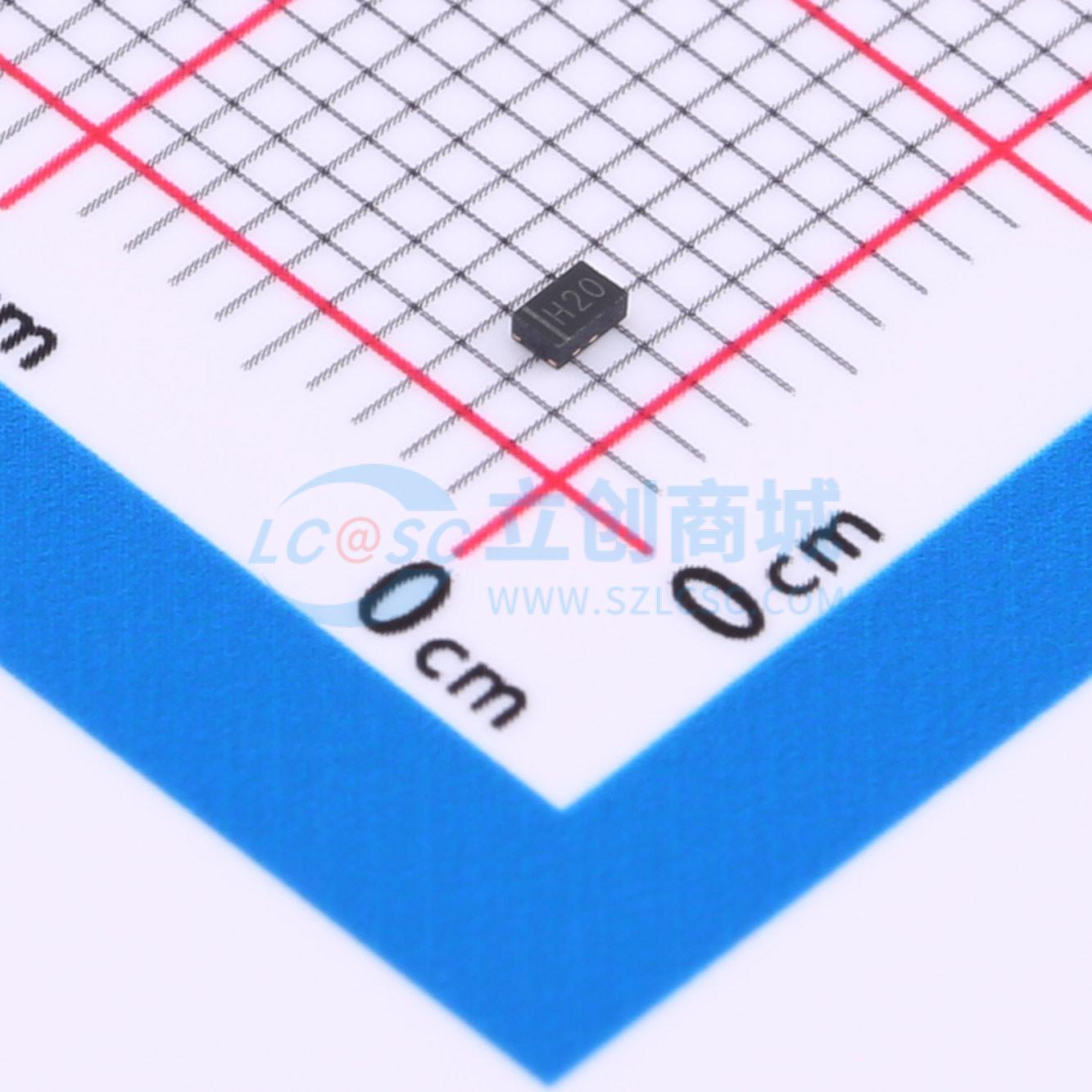

ESDA25P35-1U1M-ES

极性：单向单路保护反向关断电压（典型值）:20V(Max) 击穿电压（最小值）:21V 钳位电压:30V 峰值脉冲电流:60A (8/20us)

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 普容20V，单路单向ESD静电防护器件，30kV，CJ：300pF；电源/音频/视频/通讯防护。
品牌名称: ElecSuper(静芯)
商品型号: ESDA25P35-1U1M-ES
商品编号: C19170853
商品封装: DFN1610-2
包装方式: 编带
商品毛重: 0.028567克(g)

商品参数

商品概述

ESDA25P35-1U1M-ES ESD保护器旨在替代便携式应用中的多层压敏电阻，例如手机、笔记本电脑和个人数字助理。其采用大横截面积结以传导高瞬态电流，与多层压敏电阻相比，具有理想的电路板级保护电气特性，如快速响应时间、更低的工作电压、更低的钳位电压且无器件性能衰减。该器件可保护敏感半导体组件免受静电放电及其他电压瞬变事件导致的损坏或干扰。

商品特性

符合IEC 61000-4-2 Level 4 ESD保护标准
接触放电：±30kV
空气放电：±30kV
峰值脉冲功率：4500W（8/20us）
符合RoHS标准
单向配置
低钳位电压
工作电压：12V/15V/20V/22V/24V

应用领域

手机及配件
个人数字助理
无绳电话
笔记本电脑、台式机及服务器
便携式仪器
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	20V
	钳位电压	28V
	峰值脉冲电流(Ipp)	70A@8/20us
	峰值脉冲功率(Ppp)	4.5kW@8/20us
	击穿电压(VBR)	21V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	300pF
