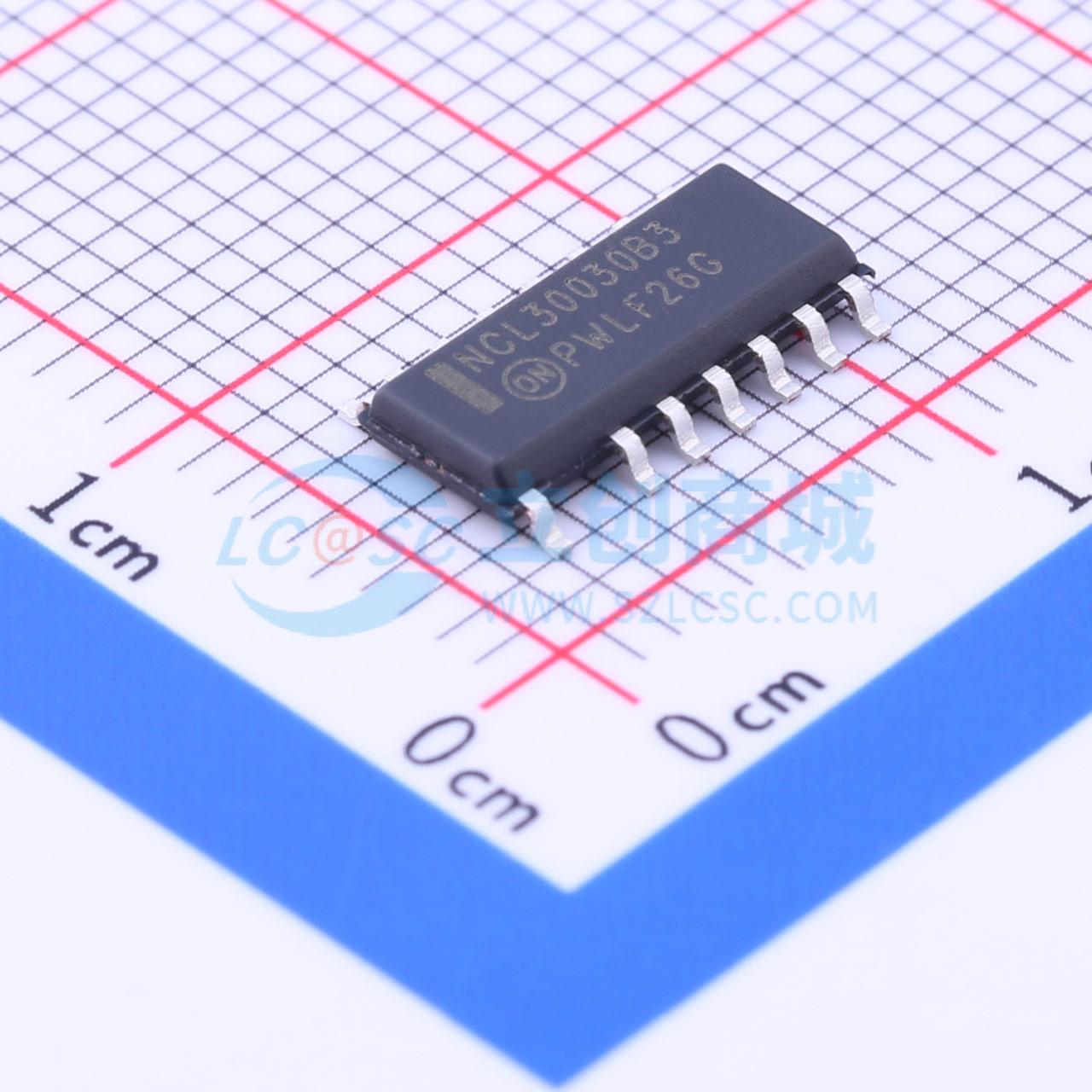

温馨提醒：图片仅供参考，商品以实物为准

NCL30030B3DR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 结合功率因数校正和准谐振反激的AC-DC控制器，优化用于LED照明
品牌名称: onsemi(安森美)
商品型号: NCL30030B3DR2G
商品编号: C184779
商品封装: SOIC-15
包装方式: 编带
商品毛重: 0.318克(g)

商品参数

	属性	参数值
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)
	拓扑结构	升压；反激
	工作温度	-40℃~+125℃

商品概述

这款组合式集成电路集成了功率因数校正（PFC）和准谐振反激功能，可用于为高性能LED照明应用打造紧凑高效的LED驱动器。 PFC级采用专有乘法器架构，在临界导通模式（CrM）下运行时，可实现低谐波失真和接近单位功率因数。该电路具备构建稳健紧凑PFC级所需的所有特性，同时最大限度减少了外部元件数量。准谐振电流模式反激级采用专有谷底锁定电路，确保稳定的谷底开关。该系统可工作至第4个谷底，并在第4个谷底之后切换至带有最低频率钳位的频率折返模式，以消除可听噪声。跳跃模式操作可在轻载条件下实现出色的效率，同时待机功耗极低。

商品特性

内置过压保护，VCC范围为9 V至30 V
高压启动电路
集成高压欠压检测器
适用于严重故障情况的故障输入，兼容NTC（锁存和自动恢复选项）
0.5 A / 0.8 A 源极/漏极栅极驱动器
内部温度关断
带乘法器的临界导通模式
精确的过压保护
可选的双电平与线路相关的输出电压（2:1 / 1.77:1版本）
快速的线路/负载瞬态补偿
升压二极管短路保护
前馈功能，改善跨线路和负载的运行
基于输出功率的可调PFC禁用阈值
带谷底锁定的谷底开关操作，实现无噪声运行
带最低频率钳位的频率折返，在待机模式下实现最佳性能
最低频率钳位消除可听噪声
基于定时器的过载保护（锁存或自动恢复选项）
可调过功率保护
绕组和输出二极管短路保护
4 ms软启动定时器
这些是无铅器件

应用领域

高功率LED驱动器
商用LED镇流器
LED signage电源
适配器
开放式框架电源
LED电子控制装置

数据手册PDF

放大查看下载PDF

优惠活动

3.5折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	9V~30V
	开关频率	-
	通道数	-
