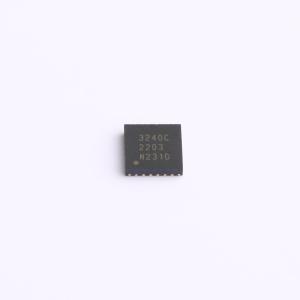

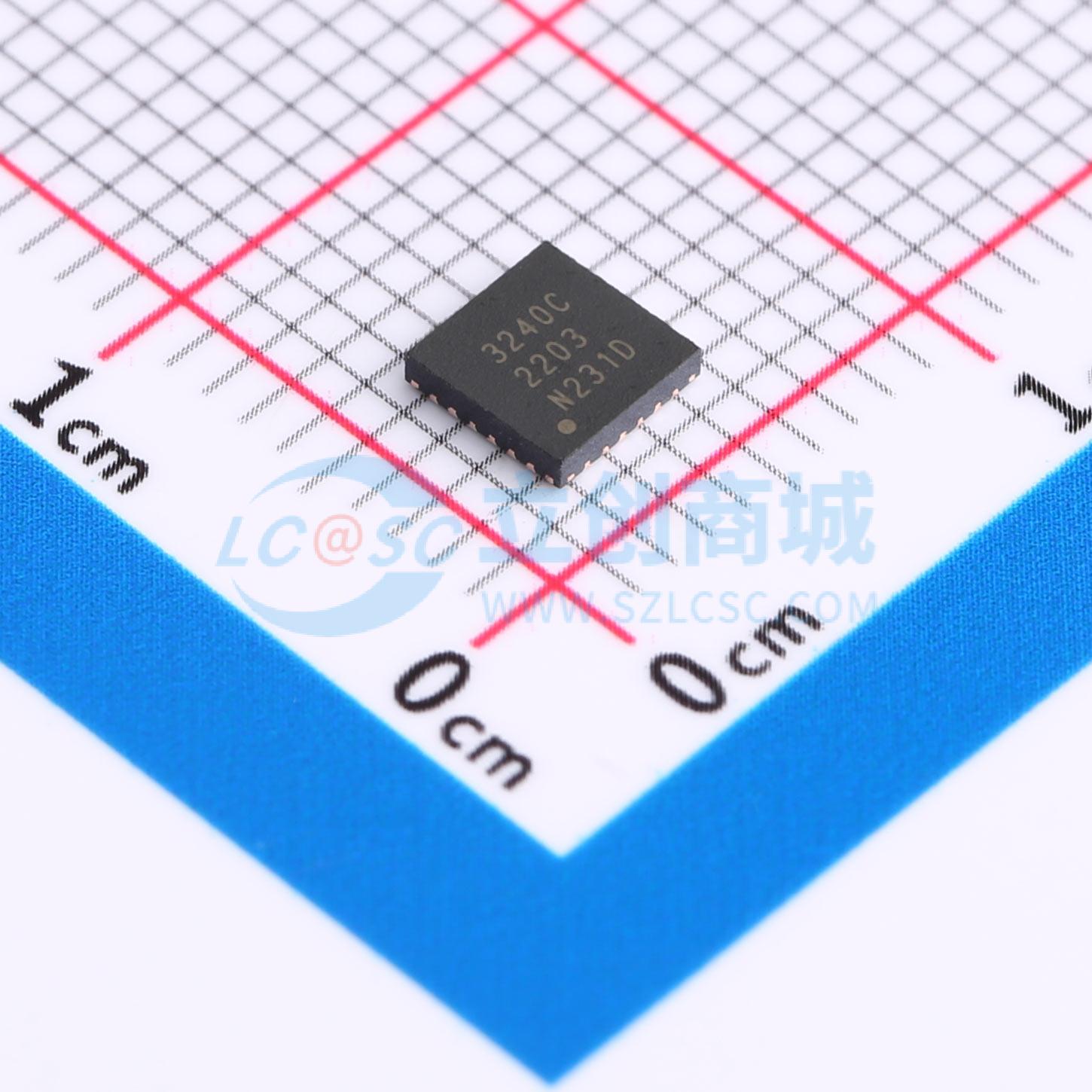

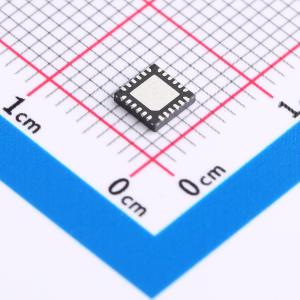

ZSSC3240CI3W
ZSSC3240CI3W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 传感器信号调理IC，用于高精度放大、数字化和电阻式传感器信号的特定校正。适用于桥式和半桥式传感器，以及由片上电流源供电的外部电压源元件和单元件传感器（如Pt100和外部温度传感器二极管）。通过一个26位数学核心运行校正算法，利用存储在非易失性、可重编程存储器中的校准系数，实现传感器偏移、灵敏度、温度漂移和非线性的数字补偿。可编程的集成传感器前端允许为广泛的应用优化应用各种传感器
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ZSSC3240CI3W
- 商品编号
- C1870393
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 24 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI；I2C | |
| 芯片类型参数/描述 | 信号调节器 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压源 | 内置 | |
| 基准电压值 | 1.8V | |
| 数据速率 | 10MHz；3.4MHz | |
| 采样率 | 1.45kHz | |
| 静态电流 | 22uA |
商品概述
ZSSC3240是一款传感器信号调理IC（SSC），用于对电阻式传感器信号进行高精度放大、数字化处理以及特定于传感器的校正。ZSSC3240适用于桥式和半桥式传感器，以及由片上电流源供电的外部电压源元件和单元件传感器（如Pt100和外部温度传感器二极管）。通过一个26位数学内核运行校正算法，利用存储在非易失性、可重编程存储器中的校准系数，可实现对传感器偏移、灵敏度、温度漂移和非线性的数字补偿。可编程的集成传感器前端允许为广泛的应用场景优化适配各种传感器。 ZSSC3240通过I2C、SPI或单线接口（OWI）提供测量值读取和编程功能。三种不同的操作模式允许优化开发数字、数字 - 模拟和模拟输出的智能传感器模块，包括按需唤醒、连续开启/快速响应以及自动/循环传感器测量操作。ZSSC3240支持绝对和比例电压、电流环或中断模拟输出。模拟输出选项和数字接口选项（用于校准和/或数字应用接口）可以组合使用。
商品特性
- 数字通信和校准接口
- 最高10MHz的SPI
- I2C（标准、快速和高速模式）
- 单线接口（OWI），最高100kBit/s
- 适配几乎所有电阻式桥式传感器类型（信号量程从1mV/V到500mV/V）
- 支持不同的传感器元件配置：
- 电阻式桥或半桥
- 电阻分压器串
- 电压源
- 片上温度传感器
- 支持外部温度传感，例如将传感器桥用作温度探测器、外部二极管等
- 支持Pt100
- 可编程的16位数模转换器和输出：
- (0V至1V)或(0V至5V)绝对电压输出
- VDD比例电压输出
- 支持4mA至20mA电流环输出
- 支持0V至10V绝对电压输出
- 用于传感器供电和IC运行的片上电压调节器
- 支持通过外部晶体管（例如JFET）进行额外调节
- 可编程的24位传感器信号调理数学内核
- 可重编程的非易失性存储器（NVM）
- 用于连续传感应用的可编程测量调度器，可在以下方面实现优化平衡：
- 能耗
- 输出更新率
- 传感器信号调理精度
- 自诊断覆盖率和系统安全性
- 片上诊断：
- 传感器连接
- 芯片破损检查
- 内存完整性
应用领域
- 具有数字接口和/或模拟输出（绝对或比例）电压或电流环输出的校准连续运行传感器
- 实现用于节能解决方案的智能数字传感器
- 压力、流量和液位传感
- 工业应用；例如过程/工厂自动化
- 消费/白色家电，例如暖通空调、体重秤
- 医疗应用，例如血压、连续智能健康监测器
