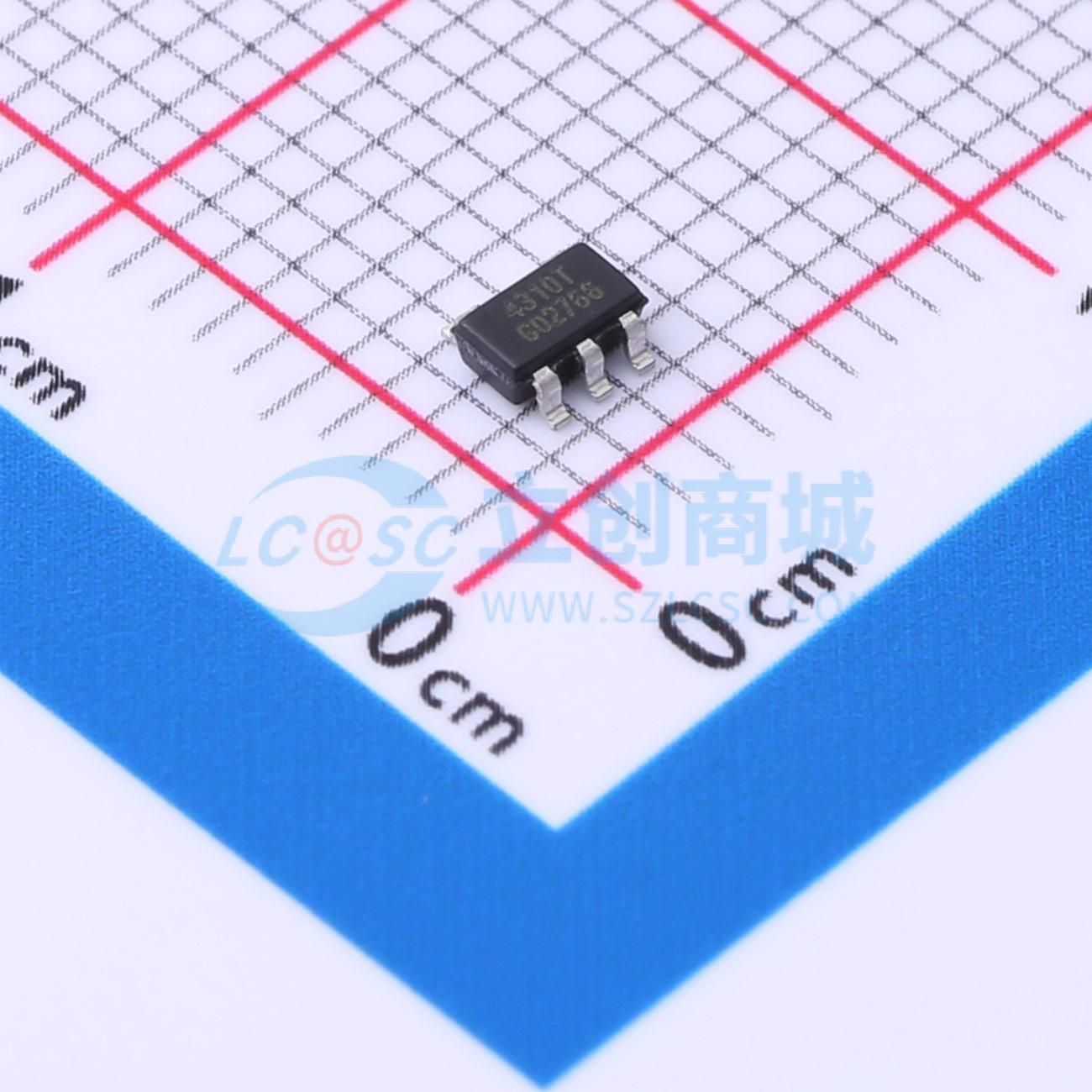

温馨提醒：图片仅供参考，商品以实物为准
IX4310TTR
2A高速低端MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IX4310T是一款2A低端栅极驱动器。其输出能够提供和吸收2A的峰值电流，最大额定电压为24V。输入与TTL和CMOS逻辑兼容
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IX4310TTR
- 商品编号
- C1870395
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 4.5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 7ns | |
| 下降时间(tf) | 7ns | |
| 传播延迟 tpLH | 7ns | |
| 传播延迟 tpHL | 16ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 500uA |
商品概述
IX4310T是一款2A低端栅极驱动器。其输出能够提供和吸收2A的峰值电流，最大额定电压为24V。 输入与TTL和CMOS逻辑兼容。 IX4310T采用5引脚SOT23封装。
商品特性
- 输出能够提供和吸收2A电流
- 输入与CMOS和TTL兼容
- 电源电压范围为5V至24V
- 欠压锁定（UVLO）
- 快速传播延迟（典型值13ns）
- 快速上升和下降时间（典型值7ns）
- ±2kV静电放电（ESD）额定值（人体模型）
应用领域
- 开关模式电源
- DC-DC转换器
- 电机控制器
- 功率逆变器
