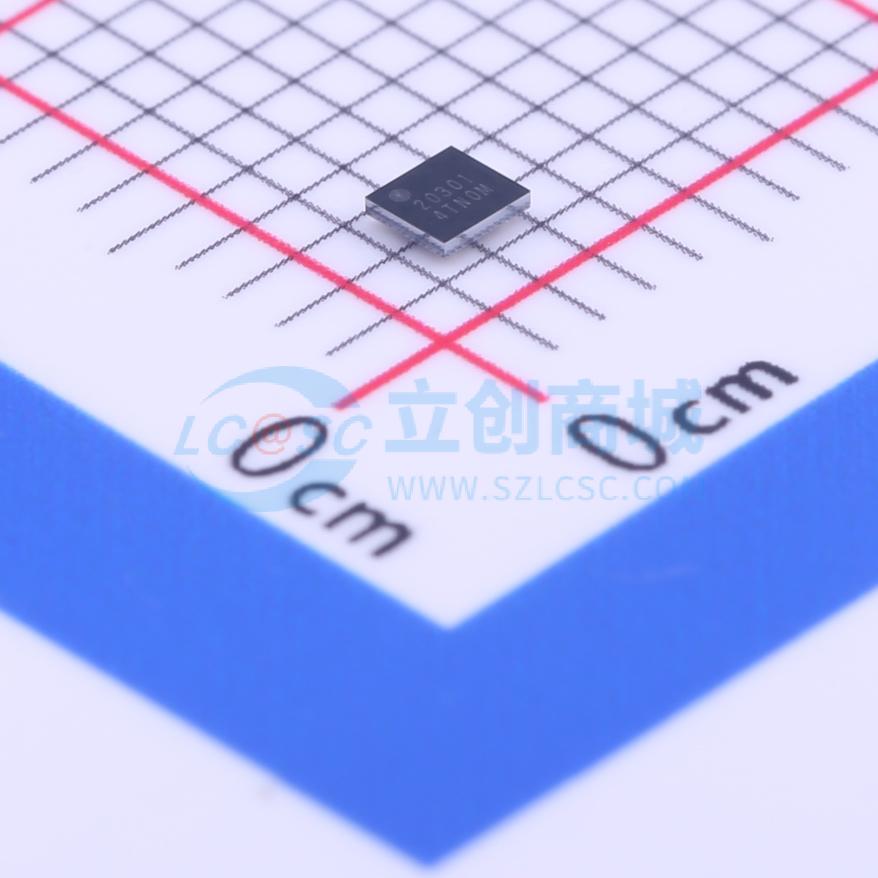

LC709203FXE-01MH

单节锂离子/聚合物电池电量计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LC709203F是一款用于单节锂离子/聚合物电池的电量计。它是我们智能锂电池电量计系列的一部分，该系列电量计采用名为HG - CVR的独特算法来测量电池的相对荷电状态（RSOC）。HG - CVR算法无需使用检测电阻，即使在不稳定条件下（如电池温度变化、负载变化、老化和自放电）也能提供准确的RSOC信息。准确的RSOC有助于延长便携式设备的运行时间。LC709203F有两种小型封装可供选择，为完整解决方案实现了业内最小的PCB占位面积。它的用户设置参数极少，便于简单、快速地进行设置和操作。
品牌名称: onsemi(安森美)
商品型号: LC709203FXE-01MH
商品编号: C184366
商品封装: WLCSP-9(1.6x1.8)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

LC709203F是一款用于单节锂离子/聚合物电池的电量计。它是我们智能锂电池电量计系列的一部分，该系列电量计采用名为HG - CVR的独特算法来测量电池的相对荷电状态（RSOC）。HG - CVR算法无需使用检测电阻，即使在不稳定条件下（如电池温度变化、负载变化、老化和自放电）也能提供准确的RSOC信息。准确的RSOC有助于延长便携式设备的运行时间。 LC709203F有两种小型封装可供选择，为完整解决方案实现了业内最小的PCB占位面积。它的用户设置参数极少，便于简单、快速地进行设置和操作。

商品特性

HG - CVR算法技术
- 无需外部检测电阻
- RSOC精度达2.8%
- 老化电池的RSOC测量准确
- 误差自动收敛
- 对电池周围的寄生阻抗进行调整
- 设置简单快捷
低功耗
- 工作模式电流为3 μA
精密电压测量
- ±7.5 mV
精密定时器
- ±3.5%
低RSOC和/或低电压警报
温度补偿
- 热敏电阻感应输入
- 通过I²C接口
检测电池插入
I²C接口（支持最高400 kHz）
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

无线手持设备
智能手机/PDA设备
MP3播放器
数码相机
便携式游戏机
USB相关设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.5V~4.5V
	电池类型	锂电池
	电池节数	1

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	1uA
	接口类型	I2C
