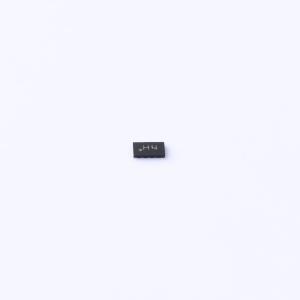

温馨提醒：图片仅供参考，商品以实物为准
HSP054-4N10
HSP054-4N10
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 具有超低钳位电压的 4 线高速 ESD 保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- HSP054-4N10
- 商品编号
- C1855725
- 商品封装
- UQFN-10(1.9x1)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
HSP054-4N10是一款采用轨到轨架构的4通道ESD阵列。 由于在8 KV ESD浪涌下其钳位电压极低（< 9 V），因此HSP054-4N10专为保护最敏感的亚微米技术电路而设计。 得益于意法半导体（ST）全新的超低电容技术，HSP054-4N10在实现高防护等级的同时，不会影响高速线路的信号完整性。 该器件采用间距为400 μm的μQFN 1.9mm×1mm封装。
商品特性
- 直通式布线，保持信号完整性
- 单向保护
- 超宽带宽：12 GHz（I/O2至地）
- 超低电容：0.30 pF
- 超低钳位电压：在16 A传输线脉冲（TLP）下为9 V
- 扩展的工作结温范围：-40 °C至150 °C
- 符合RoHS标准
- 超过IEC 61000-4-2 4级标准：
- ±15 kV（接触放电）
- ±30 kV（空气放电）
应用领域
- 高达10 Gbps的USB 3.1
- 高达10 Gbps的USB 3.2
- 1000 BASE-T以太网
- 10 G BASE-T以太网
- DisplayPort接口
- 低压差分信号（LVDS）
