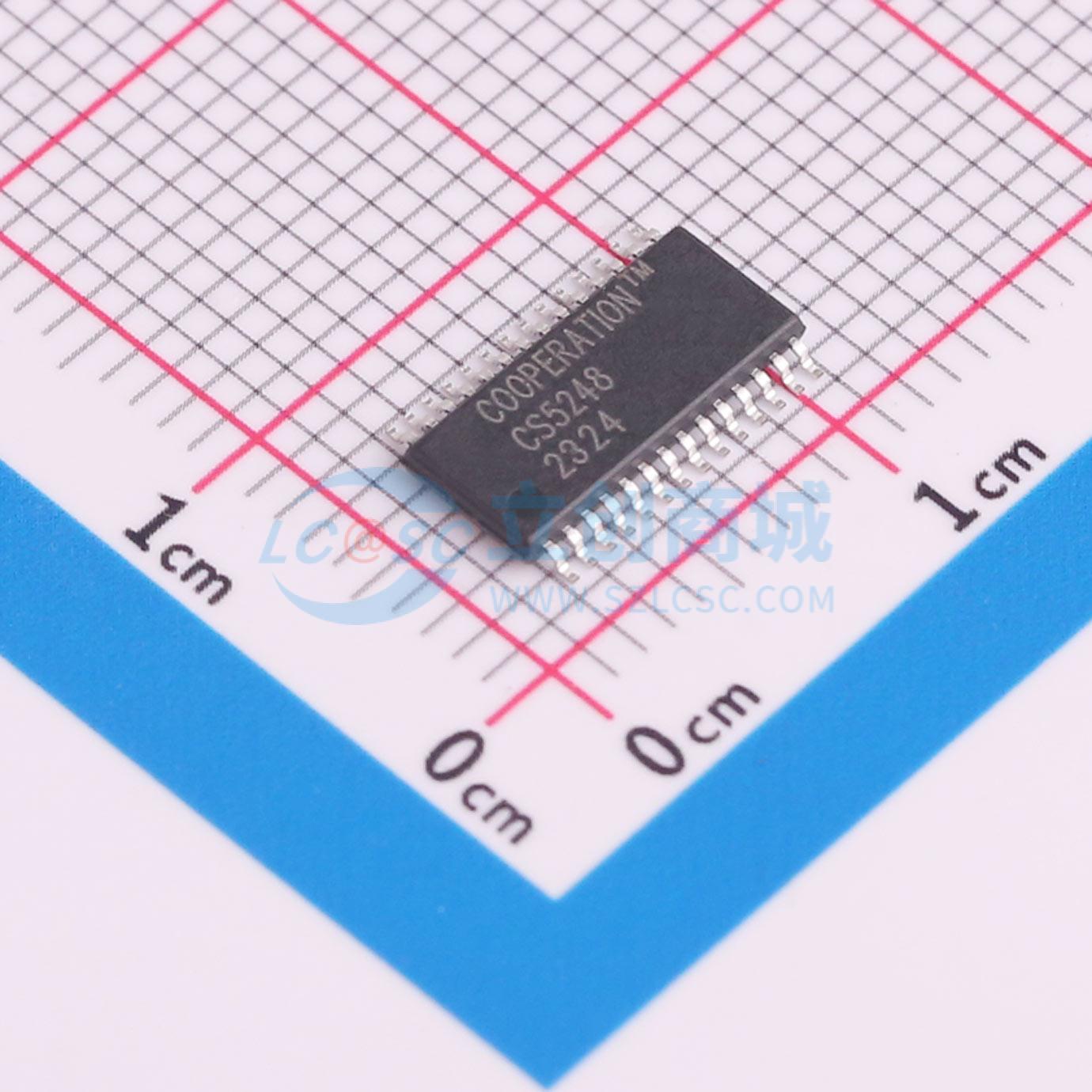

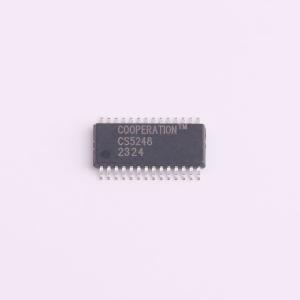

温馨提醒：图片仅供参考，商品以实物为准
CS5248
用于传感器测量的24bit 、12.8 ksps、带可编程增益放大器（PGA）的模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24位高精度低零漂Sigma-DeltaADC，内置1~128倍可编程增益放大器，适用于传感器测量
- 商品型号
- CS5248
- 商品编号
- C18222229
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 3.125Hz | |
| 通道数 | 8 | |
| 工作电压 | 2.8V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 2.42MHz~2.493MHz；2.4576MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 6.4kHz | |
| 静态电流 | 360uA |
商品概述
CS5246/7/8 为一款 SPI 接口的 2/4/8 信道、24 位高精度 ADC 芯片，内置 1~128 倍可程序设定的低噪声仪表放大器、高精度 Sigma-Delta ADC，同时内部集成两路精准电流源(除 CS5246)、高性能温度传感器、5ppm/℃的高精度基准电压源、偏置电压输出电路、精准内部 RC 时钟源。 ADC 实际有效精度 (ENOB)24BIT @1 倍 PGA，21.5BIT@64 倍 PGA，等效输入噪声低至 11nV/√Hz，零漂 1uV，零漂温度系数低于 5nV/℃。输出码率可配置为 3.125Hz 至 6400Hz，高功率，倍频模式下可配置为 6.25Hz 至 12800Hz。 可用于各类高性能温度传感器（热电偶、2~4 线 RTD 电阻等）、分析天平、工业过程控制、直流/交流电能测量、仪器仪表等各类需要高精度和低零漂测量的应用场合。
商品特性
- 工作电压范围：2.8~5.5V
- 工作电流：
- 正常工作模式：360uA
- 低功耗工作模式：260uA
- 睡眠模式：1uA
- 内置低噪声放大器：1~128 倍可灵活配置
- 8 信道信号输入：可作为 8 组单端信号输入，或 4 组差分信号输入
- 集成两路精确电流源和一路电压偏置电路：可配置到 8 个输入信号信道
- 集成 5ppm/°C·2.5V 高精度电压参考源，批量精度 0.1%，负载变化率小于 60uV/mA
- 24 位高精度低零漂 Sigma-Delta ADC：
- 支持 11 种降采样率，3.125Hz~6400Hz
- 支持 50、60Hz 同步抑制
- 支持 DC 偏差自校正
- 线性度 0.0005%FS
- 高功率，倍频模式下数据为 6.25Hz 至 12800Hz
- 噪声水平：11nV/√Hz@128 倍 PGA
- 零漂：小于 1uV@64/128 倍 PGA
- 集成 2.4576MHz 内部高频 RC 时钟，批量频率偏差小于 1%，-40~85°C 范围内温漂 1%
- 内置低阻接地开关，支持低电压报警 (3V)
- 支持上电复位，支持软件全局复位
- SPI 界面：
- 支持标准 4 线或 3 线 SPI 界面
- 支持最高 10MHz 通信时钟
- 支持单一寄存器读写与多寄存器连续读写
- 支持命令帧奇偶校验保护
- 支持写入及读取操作的 CRC 校验保护
- 工作温度范围：-40~+105°C
- 存储温度范围：-40~+125°C
- 封装样式：TSSOP16/TSSOP20/TSSOP28
应用领域
- 工业仪器
- 电子秤
- 液体气体化学分析
- 压力量测
- 温度量测
- 工业过程控采集
