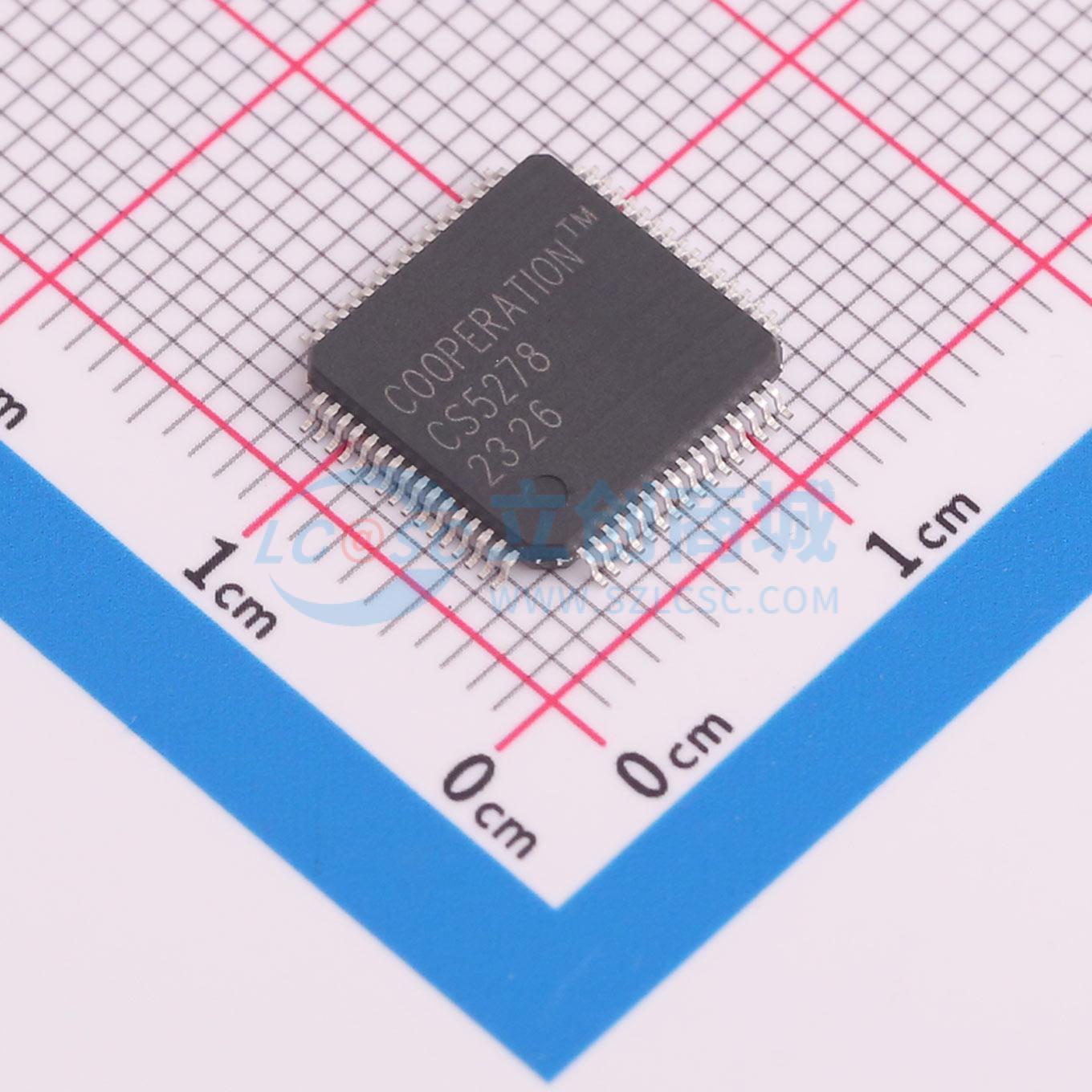

温馨提醒：图片仅供参考，商品以实物为准
CS5278
八路同步采样24bit 模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS5278是一款SPI接口的八通道ADC芯片，内置8路独立的24位高精度、中高速ADC芯片，速度最高可达256kHz。可用于各类设备、机床、飞机等的振动检测、音频分析、声呐、电网质量分析、医疗设备等各类需要高精度和高速测量的应用场合。
- 商品型号
- CS5278
- 商品编号
- C18222233
- 商品封装
- LQFP-64(10X10)
- 包装方式
- 托盘
- 商品毛重
- 1.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 256kHz | |
| 通道数 | 8 | |
| 工作电压 | 3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 115.3dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 16.384MHz；16.384MHz~20MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 312.5kHz；256kHz |
商品概述
CS5278为一款SPI接口的八通道ADC芯片，内置8路独立的24BIT高精度、中高速ADC芯片速度最高可达256kHz。可用于各类设备的振动检测、音频分析、声呐、电网质量分析、医疗设备等各类需要高精度和高速测量的应用场合。
商品特性
- 工作电压范围：3~5.5V
- 工作电流：256KHz快速模式下8路ADC全开时，65mA@AVDD，9.6mA@DVDD，<100uA@IOVDD
- 八通道ADC
- 高精度Delta-Sigma ADC支持5种降采样率，在不同模式下的数据率为：快速模式：16K/32K/64K/128K/256KHz；中速模式：8K/16K/32K/64K/128KHz；经济模式：2K/4K/8K/16K/32KHz
- 支持连续数据转换
- 支持引脚控制模式
- 16.38MHz外部输入时钟支持上电自动复位，支持低电监测
- 支援标准4线或3线SPI界面
- 支持最高27MHz通信时钟
- 支持daisy-chain串接模式
- 支持命令帧奇校验保护
- 支持主动时钟输出模式，支持写入及读取操作的CRC校验保护
- 工作温度范围：-40~+105°C
- 存储温度范围：-40~+125°C
- 封装样式：LQFP-64 10×10mm
应用领域
- 机床振动监测
- 音频声呐
- 电网质量分析
- 液体气体化学分析
- 医疗设备
- 工业过程控采集
