温馨提醒：图片仅供参考，商品以实物为准

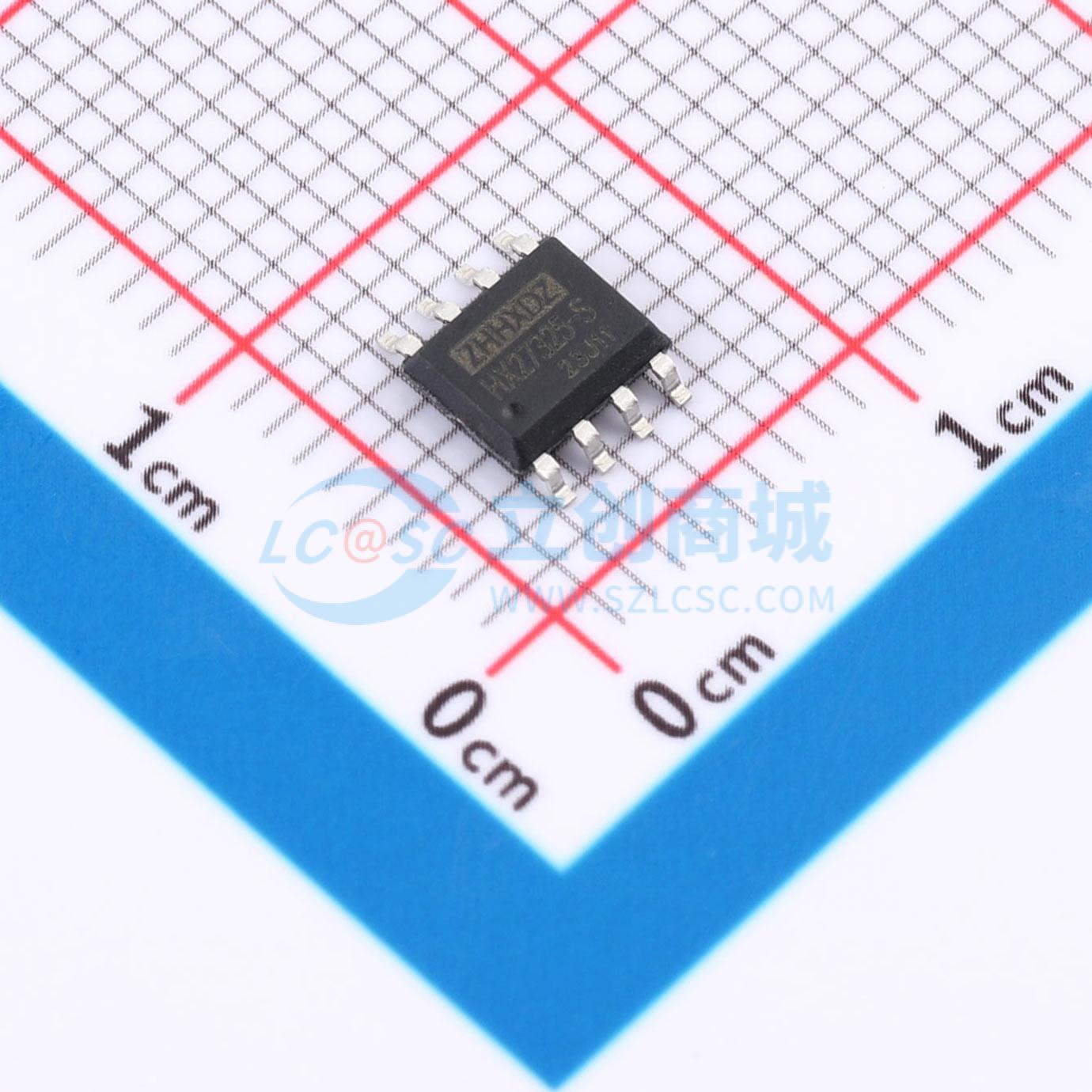

UCC27325DR-HX
双通道超高速功率开关驱动器，具有锁存保护、输入逻辑保护、低输出阻抗、上升/下降时间匹配等特点，适用于驱动MOSFET和IGBT
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- UCC27325DR-HX是一款功率开关驱动芯片。它具有匹配的上升和下降时间，用于以一定功率速率对栅极进行充电和放电，实现导通和关断。在额定功率和电压范围内，具有较高的抗闩锁能力
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- UCC27325DR-HX
- 商品编号
- C18212735
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.567381克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 4.5V~20V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 70ns | |
| 传播延迟 tpHL | 70ns | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | - |
