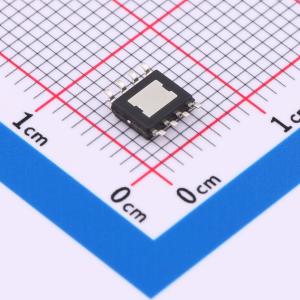

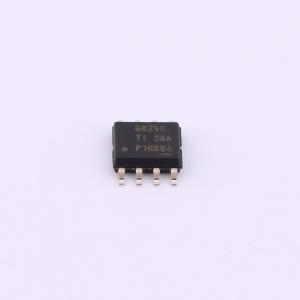

温馨提醒：图片仅供参考，商品以实物为准

LMR38020SQDDARQ1

降压型 4.2V~80V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMR38020-Q1是一款同步降压转换器,可在4.2V至80V的宽输入电压范围内工作,最大输出电流为2A。该器件具有超低40μA的静态电流,适用于汽车应用,符合AEC-Q100标准,工作温度范围为-40°C至125°C。
品牌名称: TI(德州仪器)
商品型号: LMR38020SQDDARQ1
商品编号: C18212861
商品封装: HSOIC-8
包装方式: 编带
商品毛重: 0.29克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LMR38020 - Q1同步降压转换器设计用于在较宽的输入电压范围内进行调节，从而减少了对外部浪涌抑制组件的需求。LMR38020 - Q1能够在低至4.2V的输入电压骤降期间工作，必要时占空比接近100%，使其成为48V电池汽车应用和MHEV/EV系统的理想选择。

LMR38020 - Q1使用精密使能功能，可直接连接到宽输入电压，或对设备的启动和关闭进行精确控制，提供了灵活性。带有内置滤波和延迟的电源良好标志能真实指示系统状态，无需外部监控器。该设备采用伪随机扩频技术以实现最低的电磁干扰（EMI），开关频率可在200kHz至2.2MHz之间配置，以避免对噪声敏感的频段。此外，可选择频率以提高低工作频率下的效率，或在高工作频率下减小设计尺寸。

该设备具有内置保护功能，如逐周期电流限制、打嗝模式短路保护，以及在功耗过大时的热关断功能。LMR38020 - Q1符合汽车AEC - Q100 1级标准，采用8引脚HSOIC PowerPAD集成电路封装。

商品特性

符合汽车应用的AEC - Q100标准
- 温度等级1：环境温度TA为 - 40°C至 + 125°C
具备功能安全能力
- 提供有助于功能安全系统设计的文档
为坚固的汽车应用而配置
- 输入电压范围为4.2V至80V
- 连续输出电流为2A
- 超低的40µA工作静态电流
- VIN和GND引脚之间的距离大于1.5mm
- 开关频率可在200kHz至2.2MHz之间调节
- 可与外部时钟进行频率同步
- 采用扩频技术以降低EMI
- 最大占空比为97%
- 支持带预偏置输出的启动
- 室温下电压基准的容差为 ± 1.0%
- 精密使能功能
- 易于使用的设备，集成补偿网络，可减少物料清单数量
- 集成同步整流功能
- 采用带PowerPAD的8引脚HSOIC集成电路封装
- 具有PFM和强制PWM（FPWM）选项
- 有1A的LMR38010 - Q1型号可供选择
- 可使用WEBENCH电源设计器基于LMR38020 - Q1进行定制设计

应用领域

汽车逆变器和电机控制
汽车DC/DC转换器
汽车电池管理系统
汽车48V轻度混合动力ECU偏置电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~80V
	输出电压	1V~75V
	输出电流	2A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+150℃
