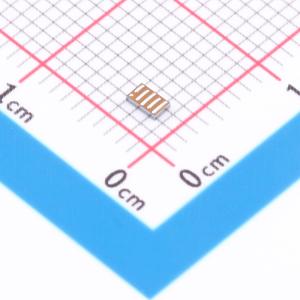

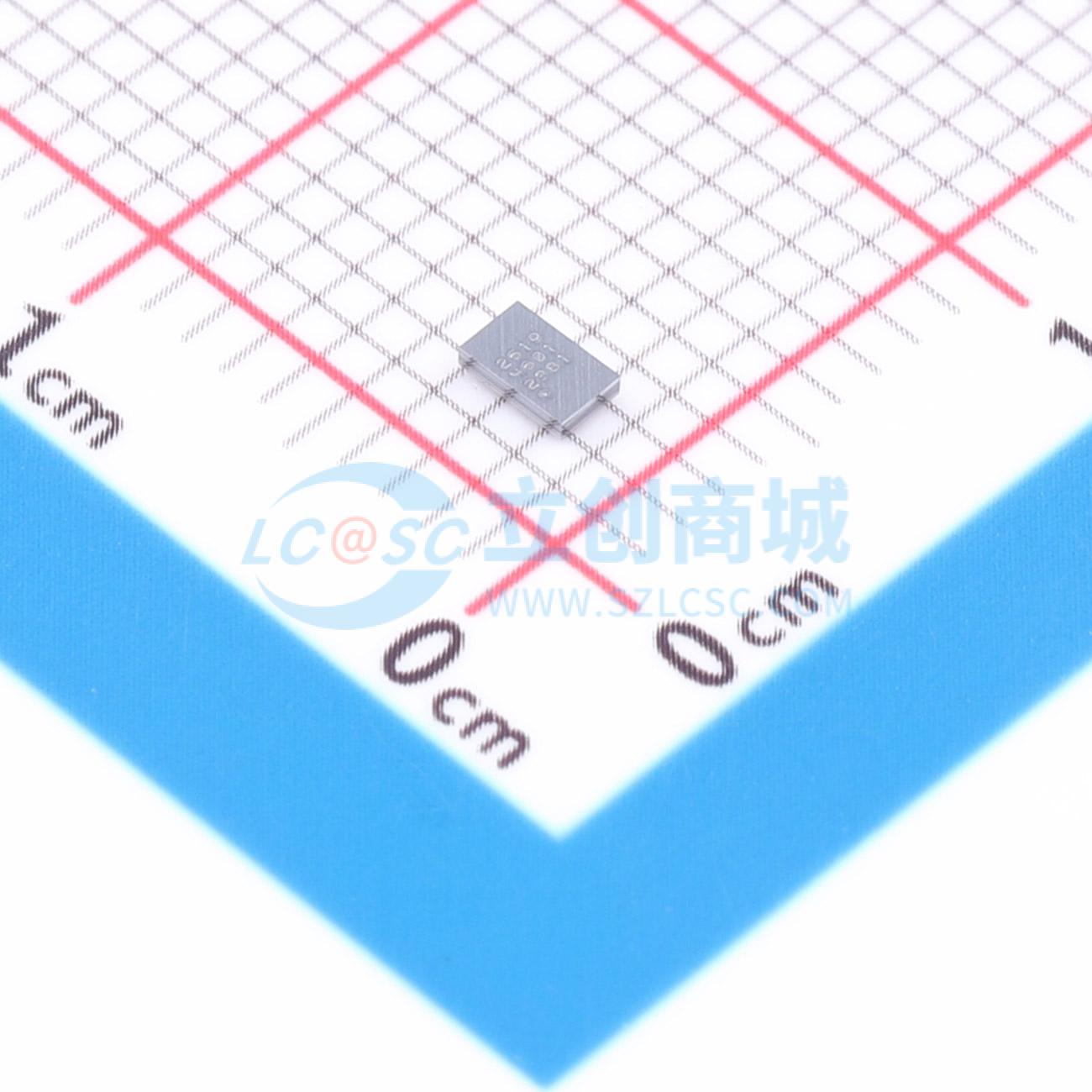

EPC2619
氮化镓增强型功率晶体管，适用于高开关频率和低导通时间任务
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- EPC
- 商品型号
- EPC2619
- 商品编号
- C18212793
- 商品封装
- SMD,2.5x1.5mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 氮化镓晶体管(GaN HEMT) | |
| 类型 | N沟道 | |
| 技术路线 | E-mode | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 29A | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 1.1V |
| 属性 | 参数值 | |
|---|---|---|
| 数量 | 1个N沟道 | |
| 栅极电荷量(Qg) | 8.5nC | |
| 输入电容(Ciss) | 1180pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -40℃~+150℃ | |
| 输出电容(Coss) | 350pF | |
| 导通电阻(RDS(on)) | 3.3mΩ |
商品概述
氮化镓具有极高的电子迁移率和低温系数，可实现极低的导通电阻RDS(on)，而其横向器件结构和多数载流子二极管可提供极低的栅极电荷QG和零反向恢复电荷QRR。最终结果是，该器件能够处理需要非常高的开关频率和短导通时间的任务，以及导通状态损耗占主导的任务。
商品特性
- 超高效
- 无反向恢复
- 超低QG
- 占用空间小
- 出色的热性能
应用领域
- DC-DC转换器
- 隔离式DC-DC转换器
- 同步整流
- 电池充电器、存储和稳定器
- 太阳能优化器
- 电机驱动
- 电动工具
- 电动自行车和电动滑板车
- 机器人
- DC伺服
- 医疗机器人和DC-DC
- D类音频
- USB PD 3.1充电器
- 负载点转换器
