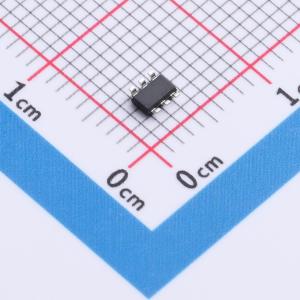

TPP361062-T6TR

停产降压型 1A 4.5V~36V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: 3PEAK(思瑞浦)
商品型号: TPP361062-T6TR
商品编号: C18212344
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.0375克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	70uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；打嗝限流

商品概述

TPP36106x系列是一款简单易用的1A输出同步降压开关模式转换器，内置功率MOSFET。TPP36106x在TSOT23 - 6封装中集成了低RDS(ON)功率晶体管，具备内部软启动、补偿和保护功能。TPP36106x能在很宽的输入电源范围内实现1A连续输出电流，具有出色的负载和线性调整率。TPP36106x有500kHz、1MHz和2.2MHz不同版本的开关频率，还支持轻载PSM模式以节省静态电流，以及强制PWM模式以保持固定开关频率。该器件采用6引脚TSOT23 - 6封装，支持 -40°C至125°C的宽工作环境温度范围。

商品特性

宽电源电压：4.5V至36V
内部功率FET：180mΩ和90mΩ
0.6V参考电压，精度为2%
高效同步模式运行
固定开关频率：
- 500kHz（TPP361060/2）
- 1MHz（TPP361064/5）
- 2.2MHz（TPP361061/3）
低2μA关断电流，70μA静态电流
内部轻载功率节省模式，轻载时实现高效率（TPP361060/1/4）
强制PWM模式，低输出纹波（TPP361062/3/5）
内部2ms软启动定时器
内部环路补偿
带打嗝模式的过流保护
输出过压保护
热关断
小外形封装TSOT23 - 6
-40°C至125°C工作环境温度范围

应用领域

12V、24V分布式电源
工业应用
通用应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	1A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TA)
