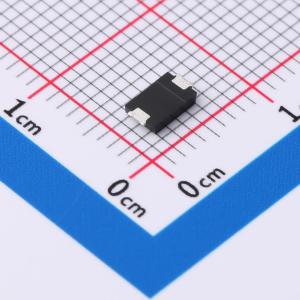

温馨提醒：图片仅供参考，商品以实物为准
SMA6F5.0A-TR
单向TVS 5V截止 峰值浪涌电流：298A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SMA6F瞬态抑制二极管（Transil）系列旨在根据IEC 61000 - 4 - 2、MIL STD 883方法3015标准，保护敏感设备免受静电放电影响，并能抵御如IEC 61000 - 4 - 4和5标准所规定的电气过应力。它们通常适用于600 W（10/1000 μs）以下的浪涌。这种平面技术使其适用于高端设备和表面贴装（SMFS）应用，这些应用需要低漏电流和高结温，以确保长期的可靠性和稳定性
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMA6F5.0A-TR
- 商品编号
- C1847667
- 商品封装
- SMA-flat
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13.4V | |
| 峰值脉冲电流(Ipp) | 298A@8/20us | |
| 峰值脉冲功率(Ppp) | 4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.07V | |
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6F瞬态抑制二极管（Transil）系列旨在根据IEC 61000 - 4 - 2、MIL STD 883方法3015保护敏感设备免受静电放电影响，以及根据IEC 61000 - 4 - 4和5标准应对电气过应力。它们通常适用于600 W（10/1000 μs）以下的浪涌。 这种平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低泄漏电流和高结温，以长期提供可靠性和稳定性。其低钳位电压提供了更好的安全裕度，可保护敏感电路并延长其预期使用寿命。 采用SMAflat无外露焊盘封装，可最大限度减少印刷电路板（PCB）的空间占用（封装尺寸符合IPC 7531标准）。 单向 SMAflat
商品特性
- 符合ECOPACK2标准的产品
- 峰值脉冲功率：
- 600 W（10/1000 μs）
- 4kW（8/20 μs）
- 关断电压：5、12或13V
- 单向类型
- 与标准系列相比，钳位电压更低
- 低泄漏电流，25°C时为0.2μA
- 最大工作结温（Tj）：175°C
- 符合JEDEC注册封装外形
- IEC 61000 - 4 - 2 4级：
- 15kV（空气放电）
- 8kV（接触放电）
- MIL STD 883G - 方法3015 - 7：3B类
- 25kV（人体模型）
