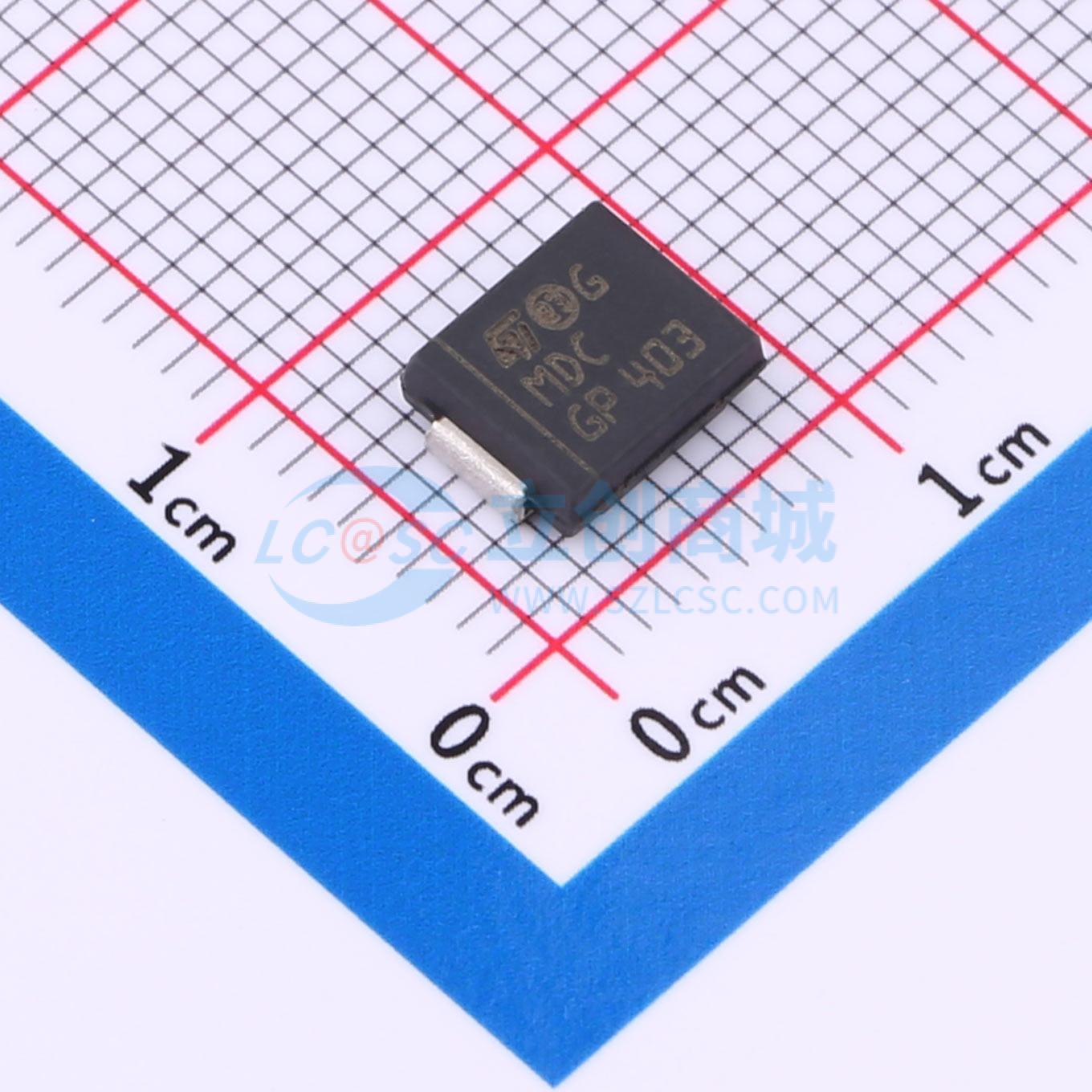

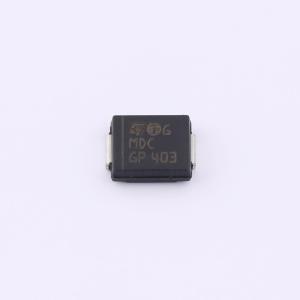

温馨提醒：图片仅供参考，商品以实物为准
SM5908
单向TVS 5V截止 峰值浪涌电流：120A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该瞬态抑制二极管（Transil）系列旨在根据 IEC 61000 - 4 - 2 和 MIL STD 883 方法 3015，保护敏感设备免受静电放电影响，并根据 IEC 61000 - 4 - 4 和 5 保护设备免受电气过应力影响。这些器件通常用于防护 1500 W（10/1000 μs）以下的浪涌。平面技术使其适用于需要低泄漏电流和高结温以确保长期可靠性和稳定性的高端设备和开关模式电源（SMPS）。它们采用 SMC（符合 IPC 7531 标准的 SMC 焊盘尺寸）和 DO - 201 封装。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM5908
- 商品编号
- C1847683
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8.5V | |
| 峰值脉冲电流(Ipp) | 120A@10/1000us | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 300uA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 9500pF |
商品概述
该瞬态抑制二极管（Transil）系列旨在根据 IEC 61000 - 4 - 2 和 MIL STD 883 方法 3015，保护敏感设备免受静电放电影响，并根据 IEC 61000 - 4 - 4 和 5 保护设备免受电气过应力影响。这些器件通常用于防护 1500 W（10/1000 μs）以下的浪涌。 平面技术使其适用于需要低泄漏电流和高结温以确保长期可靠性和稳定性的高端设备和开关模式电源（SMPS）。 它们采用 SMC（符合 IPC 7531 标准的 SMC 焊盘尺寸）和 DO - 201 封装。
商品特性
- 峰值脉冲功率：– 1500 W（10/1000 μs）
- 关断电压：5 V
- 单向
- 最大工作结温（Tj）：175 ℃ 最大结温下的高功率能力：– 1500 W（10/1000 µs）JEDEC 注册封装外形
- 符合 IEC 61000 - 4 - 2 等级 4：– 15 kV（空气放电）– 8 kV（接触放电）
- 符合 IEC 61000 - 4 - 5
- 符合 MIL STD 883G 方法 3015 - 7 3B 类 – 25 kV 人体模型（HBM）
- 树脂符合 UL 94 V0 等级
- 符合 MIL - STD - 750 方法 2026 可焊性要求
- 符合 EIA STD RS - 481 和 IEC 60286 - 3 包装要求
- 符合 IPC 7531 焊盘尺寸要求
