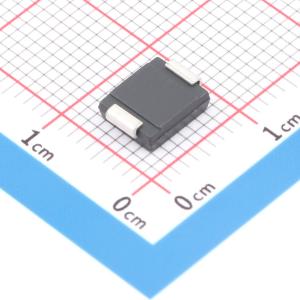

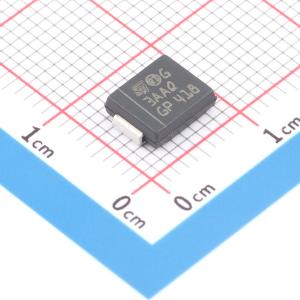

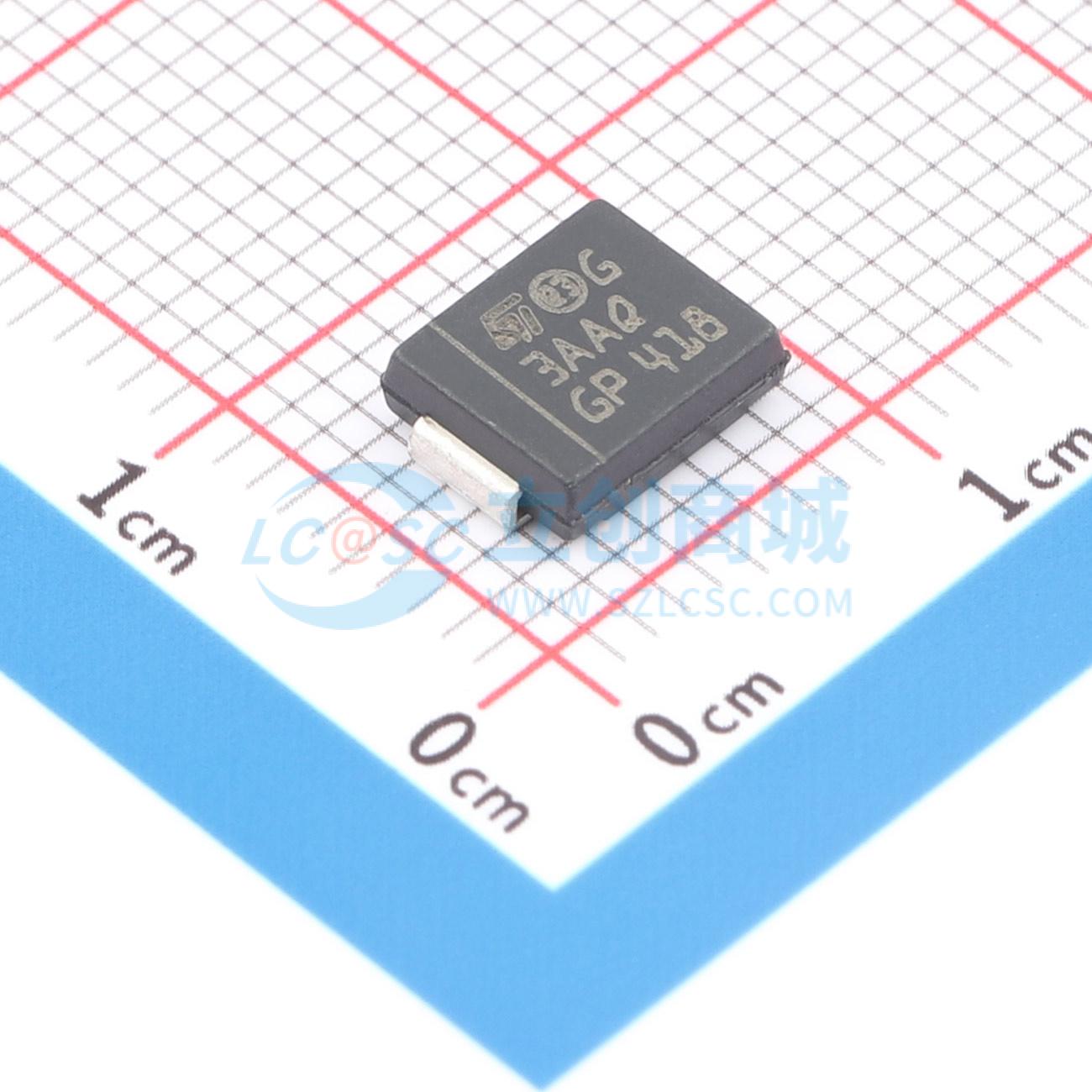

SMC30J36A
单向 36V 503A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 旨在根据 IEC 61000-4-2、MIL STD 883 方法 3015 保护敏感设备免受静电放电影响，以及像 IEC 61000-4-4 和 5 等电气过应力影响。用于低于 3000 W 10/1000 μs 的浪涌。这种平面技术使其适用于需要低泄漏电流和高结温的高端设备和开关电源，以提供长期可靠性和稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SMC30J36A
- 商品编号
- C1847827
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 76V | |
| 峰值脉冲电流(Ipp) | 503A@8/20us | |
| 峰值脉冲功率(Ppp) | 36kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 42.1V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+175℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
| 安装类型 | 表面贴装型 |
| 电压-反向断态（典型值） | 36V |
| 电流-峰值脉冲(10/1000?s) | 48.41A |
| 电源线路保护 | 无 |
| 功率-峰值脉冲 | 3000W（3kW） |
| 电压-击穿（最小值） | 40V |
| 不同频率时电容 | - |
| 不同Ipp时电压-箝位（最大值） | 58.1V |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度 | -55°C ~ 175°C（TJ） |
| 供应商器件封装 | SMC（DO-214AB） |
| 单向通道 | 1 |
| 类型 | 齐纳 |
| 应用 | 通用 |
