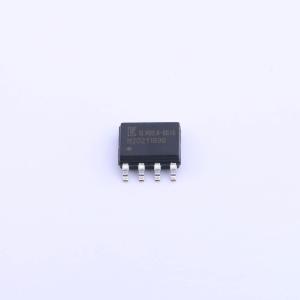

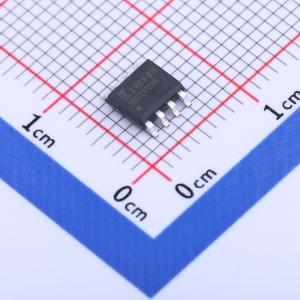

温馨提醒：图片仅供参考，商品以实物为准
SLVU2.8-8BTG
TVS 2.8V截止 峰值浪涌电流：30A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SLVU2.8 - 8旨在保护低电压CMOS器件免受静电放电（ESD）和雷击引起的瞬态影响。每个低电压瞬态电压抑制器（TVS）都串联一个补偿二极管，以向受保护线路呈现低负载电容。这些坚固的结构可根据IEC 61000 - 4 - 2标准安全吸收±30kV（接触放电）的反复ESD冲击，并且能在极低的钳位电压下安全耗散高达30A（IEC 61000 - 4 - 5第2版，tp = 8/20μs）的电流。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SLVU2.8-8BTG
- 商品编号
- C1847673
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.8V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 750W@8/20us | |
| 击穿电压 | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 2.6pF |
商品概述
SLVU2.8 - 8旨在保护低压CMOS器件免受ESD和雷电感应瞬变的影响。每个低压TVS都串联了一个补偿二极管，以便为受保护线路提供低负载电容。这些坚固的结构能够根据IEC 61000 - 4 - 2标准安全吸收±30kV（接触放电）的重复性ESD冲击，并且能够在极低的钳位电压下安全耗散高达30A（IEC 61000 - 4 - 5第二版，tp = 8 / 20μs）的电流。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV接触放电，±30kV空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷电，IEC 61000 - 4 - 5第二版，30A（8/20μs）
- 每线电容低至2.6pF
- 在2.8V时漏电流低至0.1μA（最大值）
- SOIC - 8（JEDEC MO - 012）引脚配置可为1GbE的所有4个差分对提供保护
- 符合RoHS标准且无铅
- 湿度敏感度等级（MSL - 1）
应用领域
- 10/100/1000以太网
- 广域网/局域网设备
- 交换系统
- 台式机、服务器和笔记本电脑
- 模拟输入
- 基站
