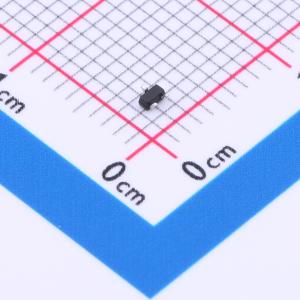

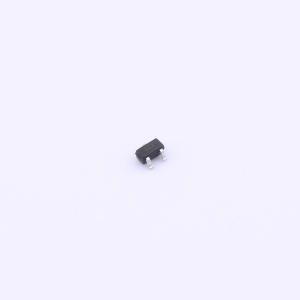

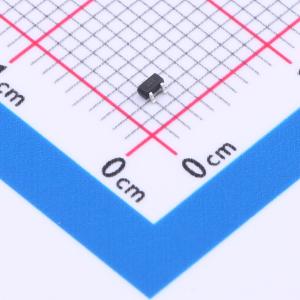

温馨提醒：图片仅供参考，商品以实物为准
SP0502BXTG
单向TVS 5V截止 峰值浪涌电流：2A@8/20us 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SP0502B是一款低电容TVS二极管阵列，旨在保护高速数据接口免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。其典型电容仅为0.3 pF（引脚1至2），适用于工作频率超过3GHz的电路，且不会造成信号衰减。SP0502BXTG采用小型SOT - 523封装，每个器件可配置为保护1条双向线路或两条单向线路。小尺寸、超低电容和高水平的ESD保护相结合，使其成为HDMI、USB、MDDI、天线和DisplayPort等应用的理想解决方案。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP0502BXTG
- 商品编号
- C1847665
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 25W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品概述
SP0502B是一款低电容TVS二极管阵列，旨在保护高速数据接口免受由ESD（静电放电）、CDE（电缆放电事件）和EFT（电快速瞬变）引起的过电压影响。其典型电容仅为0.3pF（引脚1至2），适用于工作频率超过3GHz的电路，且不会造成信号衰减。 SP0502BXTG采用小型SOT - 523封装，每个器件可配置为保护1条双向线路或两条单向线路。小尺寸、超低电容和高水平ESD保护的结合，使其成为HDMI、USB、MDDI、天线和DisplayPort等应用的理想解决方案。
商品特性
- 符合RoHS标准且无铅
- 静电放电保护：接触放电±15kV，空气放电±20kV（IEC 61000 - 4 - 2）
- 电快速瞬变保护：IEC 61000 - 4 - 4，40A（5/50ns）
- 雷电保护：IEC 61000 - 4 - 5第二版，2A（tp = 8 / 20μs）
- 关断电压为5V
- 当VR = 0V时，最大电容为1pF
- 5V时最大漏电流为0.5μA
- 小尺寸封装（SOT523）且厚度低（<1mm）
- 频率超过3.0GHz时无插入损耗
应用领域
- 高清多媒体接口（HDMI）
- 移动显示数字接口（MDDI）
- 射频/天线电路
- USB 2.0
- DisplayPort
- 移动设备 - 智能手机、平板电脑、笔记本电脑
