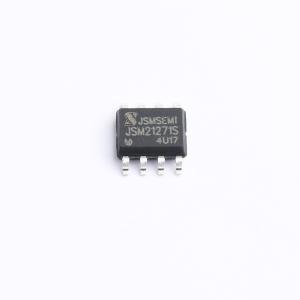

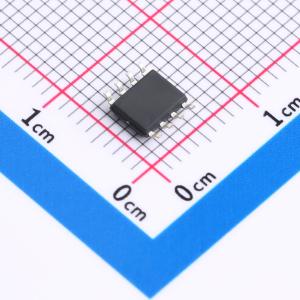

温馨提醒：图片仅供参考，商品以实物为准
IR21271STRPBF-JSM
300V带过流检测的单通道高侧栅极驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 应用于DC-DC转换器，UPS,电动汽车快速充电等等。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- IR21271STRPBF-JSM
- 商品编号
- C18194993
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.104016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 300mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 80ns | |
| 下降时间(tf) | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 150ns | |
| 传播延迟 tpHL | 150ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 静态电流(Iq) | 60uA | |
| 功能特性 | 过流保护 |
商品概述
IR21271是一款集成了过流检测功能的高电压、高速单通道高侧MOSFET/IGBT驱动芯片。该芯片采用高低压兼容工艺，实现了高侧栅驱动电路的单芯片集成。其逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。芯片内置高侧过流保护电路，当检测到过流状态时，会关断输出，并从一个漏极开路的FAULT引脚输出错误信号。其浮地通道可用于驱动高压侧N沟道功率MOSFET，最高工作电压可达+300V。该芯片采用SOP-8封装，可在-40℃ ~ 125℃温度范围内工作。
商品特性
- 支持自举工作的浮地通道
- 最高工作电压为+300V
- 兼容3.3V、5V和15V输入逻辑
- dVs/dt耐受能力可达±50V/ns
- Vs负偏压能力达-5V
- 输入输出同相位
- 栅极驱动电压范围：8V ~ 22V
- 集成欠压锁定电路
- 欠压锁定阈值：6.8V/7.2V
- 芯片传输延时特性
- 开通/关断传输延时Ton/Toff=150ns/150ns
- 宽温度范围：-40℃ ~ 125℃
- 具备Fault引脚用于故障输出
- 符合RoHS标准
- 采用SOP-8封装
应用领域
- DC-DC转换器
- 开关电源
- 太阳能逆变器
- 不间断电源
- 电机控制和驱动机器人技术
