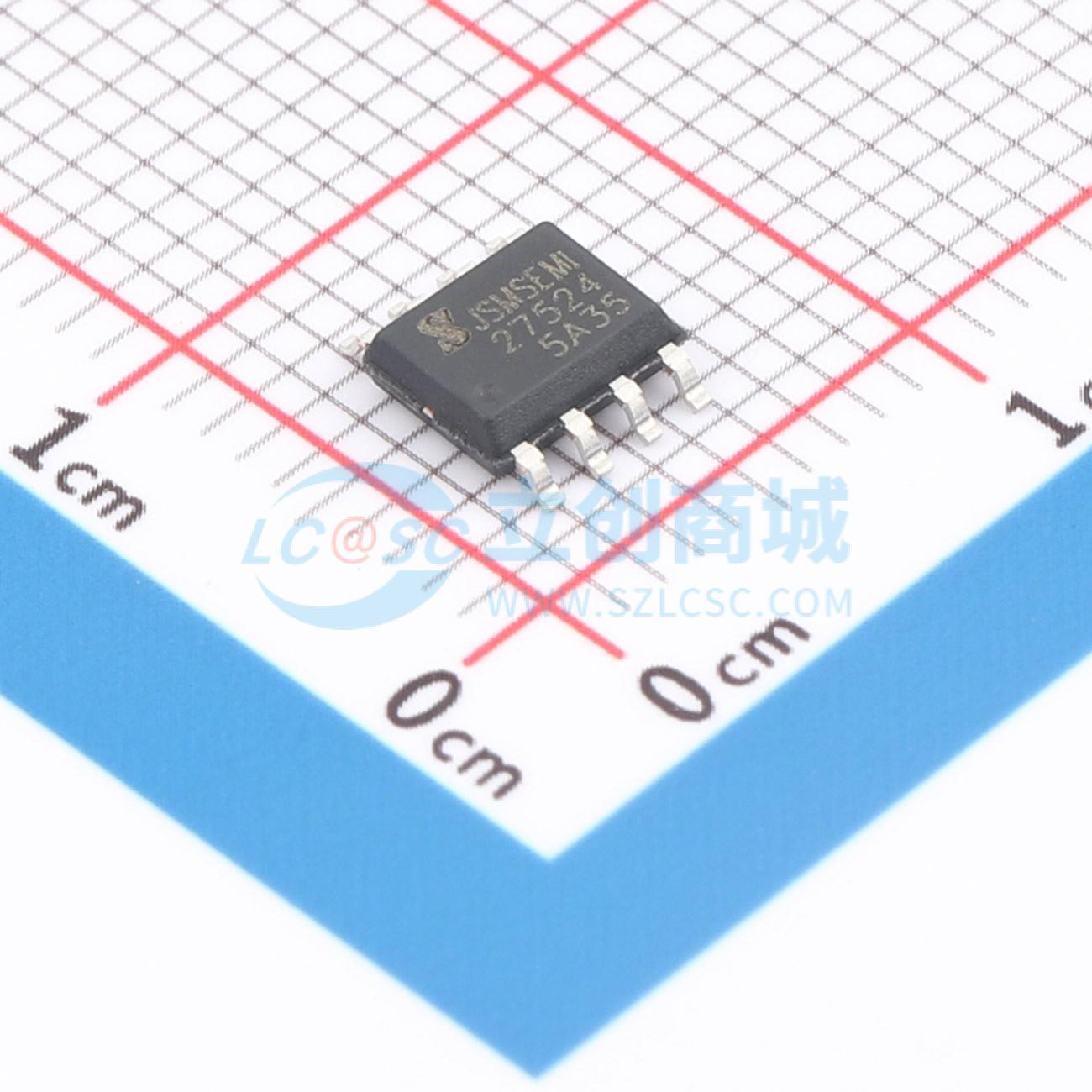

UCC27524DR-JSM实物图

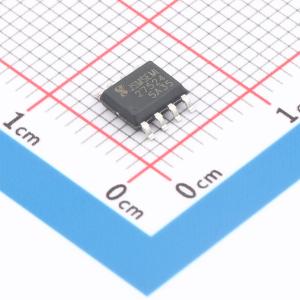

  • UCC27524DR-JSM商品缩略图

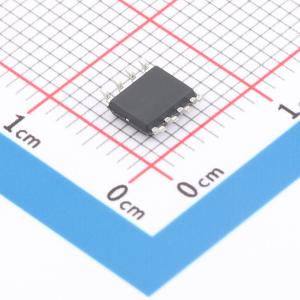

  • UCC27524DR-JSM商品缩略图
  • UCC27524DR-JSM商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

UCC27524DR-JSM

UCC27524DR-JSM

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
双通道(双反)、 四输入 25V 4A/4A SOP-8
品牌名称
JSMSEMI(杰盛微)
商品型号
UCC27524DR-JSM
商品编号
C18195049
商品封装
SOP-8​
包装方式
编带
商品毛重
0.411503克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置-
负载类型MOSFET;IGBT
驱动通道数2
灌电流(IOL)-
拉电流(IOH)-
工作电压4.5V~20V
上升时间(tr)30ns
属性参数值
下降时间(tf)30ns
传播延迟 tpLH40ns
传播延迟 tpHL40ns
工作温度-40℃~+125℃
输入高电平(VIH)2.4V
输入低电平(VIL)800mV
静态电流(Iq)-
功能特性使能关断

商品概述

功率开关驱动器,用于对功率开关的栅极进行充电和放电,具备匹配的上升和下降时间。在额定功率和电压范围内的任何条件下均具有高度的锁存抵抗能力。能够承受接地引脚上高达5V(任一极性)的噪声尖峰而不会损坏。可接受高达500mA的反向电流强制返回其输出,且不会造成损坏或逻辑混乱。所有端子均提供全面的静电放电保护,最高可达2.0kV。采用SOIC8封装,工作温度范围为-40℃ ~ 125℃。

商品特性

  • 锁存保护:可承受0.5A反向电流
  • 输入逻辑保护低至-10V
  • 低输出阻抗
  • 单芯片集成两路驱动
  • 两路均具备独立的使能端口控制
  • 输出峰值电流:4A
  • 工作电压范围:4.5V~20V
  • 高电容负载驱动能力
  • 在1nF负载下,开关时间小于25ns
  • 上升/下降时间匹配
  • 传播延迟:40ns
  • 宽温度工作范围:-40℃ ~ 125℃
  • 芯片开通/关断延迟特性
  • 开通/关断延迟时间:70ns/70ns
  • 符合RoHS标准的SOIC8封装

应用领域

  • 交换式电源
  • 开关变换器
  • 线路驱动器
  • 脉冲变压器驱动
  • 驱动MOSFET和IGBT
