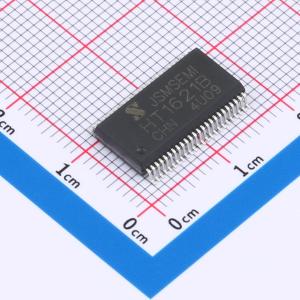

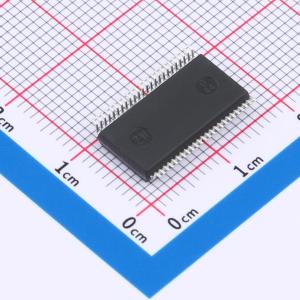

温馨提醒：图片仅供参考，商品以实物为准

HT1621B-JSM

LCD控制驱动电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 256kHz 内建 RC 振荡电路
品牌名称: JSMSEMI(杰盛微)
商品型号: HT1621B-JSM
商品编号: C18190086
商品封装: SSOP-48
包装方式: 管装
商品毛重: 1.115克(g)

商品参数

商品概述

1621B 是用来对 MCU的I/O 口进行扩展的外围设备。显示矩阵为 32×4 ，是一个128点阵式存储器映射多功能LCD 驱动电路。1621B 的软件特性使它很适合应用于LCD 显示，包括LCD 模块和显示子系统。在主控制器和1621B 之间的接口应用只需要3 或 4个端口。Power down 命令可以减少电源损耗。

商品特性

工作电压： 2.4V~5.2V
256kHz 内建 RC 振荡电路
外接 32.768kHz 晶振或 256kHz 时钟输入
1/2 或 1/3 的偏置，1/2、1/3 或 1/4 的占空比
内部 Time base 频率源
两种蜂鸣器频率可供选择（ 2kHz/4kHz）
Power down 命令减少电源损耗
内部Time base 和WDT看门狗电路
Time base /WDT 的溢出输出
有8种 Time base/WDT时钟源
32×4 的LCD 驱动
32×4 位的显示RAM
3端串行接口
内部LCD 驱动频率
软件设置
数据模式和命令模式指令
R/W地址自动累加
三种数据访问模式
用VLCD 端子来调节LCD 电压

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(30个/管，最小起订量 5 个)

个

起订量：5 个30个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	-
	工作电压	2.4V~5.2V
	接口类型	3线串行接口
	占空比	-
	工作电流	60uA

	属性	参数值
	偏压	-
	工作温度	-25℃~+75℃
	显示配置(位)	32x4 bit
	频率	256kHz
	静态电流	0.1uA
	耗散功率(Pd)	-
