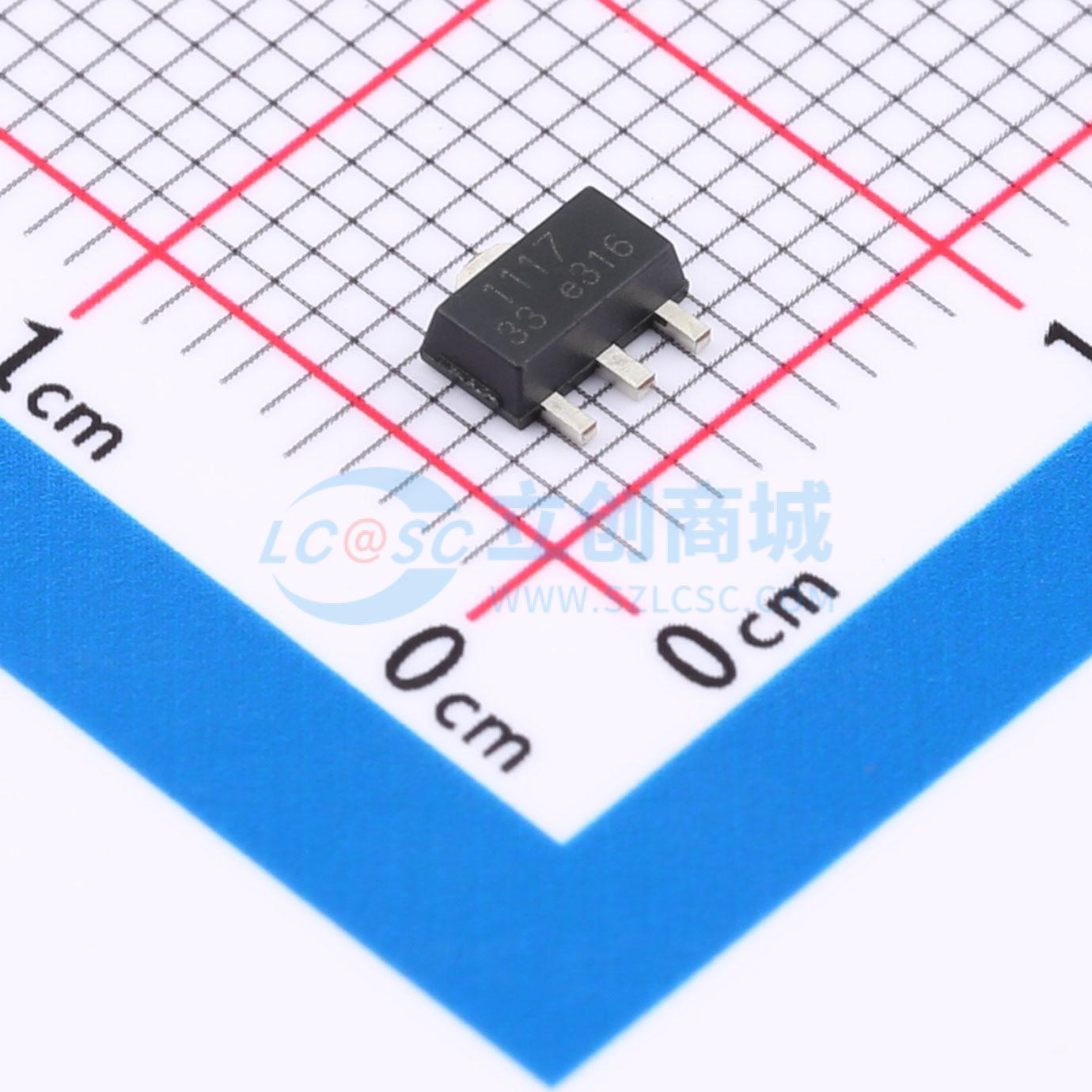

温馨提醒：图片仅供参考，商品以实物为准

AMS1117-3.3V-JSM

800mA双极线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 卓越的负载调节和低噪声性能，确保为您的设备提供高效、稳定的低压大电流电源解决方案。
品牌名称: JSMSEMI(杰盛微)
商品型号: AMS1117-3.3V-JSM
商品编号: C18190088
商品封装: SOT-89
包装方式: 编带
商品毛重: 0.141克(g)

商品参数

商品概述

AMS1117是一系列低压差三端稳压器。其应用电路非常简单：固定版本仅需两个电容，可调版本仅需两个电阻和两个电容即可工作。它由多个模块组成，包括启动电路、偏置电路、带隙基准、热关断、功率晶体管及其驱动电路等。当结温超过140℃时，热关断模块可确保芯片及其应用系统的工作安全。带隙基准模块提供稳定的参考电压，通过精心的设计考量对其温度系数进行补偿。温度系数低于100 ppm/℃。通过微调技术保证输出电压的精度。

商品特性

最大输出电流为1.2A
工作输入电压范围：最大15V
线性调整率：0.03%/V（典型值）
待机电流：2mA（典型值）
负载调整率：0.2%/A（典型值）
环境温度：-20℃~85℃

应用领域

计算机主板电源管理
显卡
液晶显示器和液晶电视
DVD解码板
ADSL调制解调器
开关电源后置稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	2mA
	特性	过热保护
	工作温度	-20℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	3.3V
	输出电流	1.2A
	压差	1.3V@(800mA)
