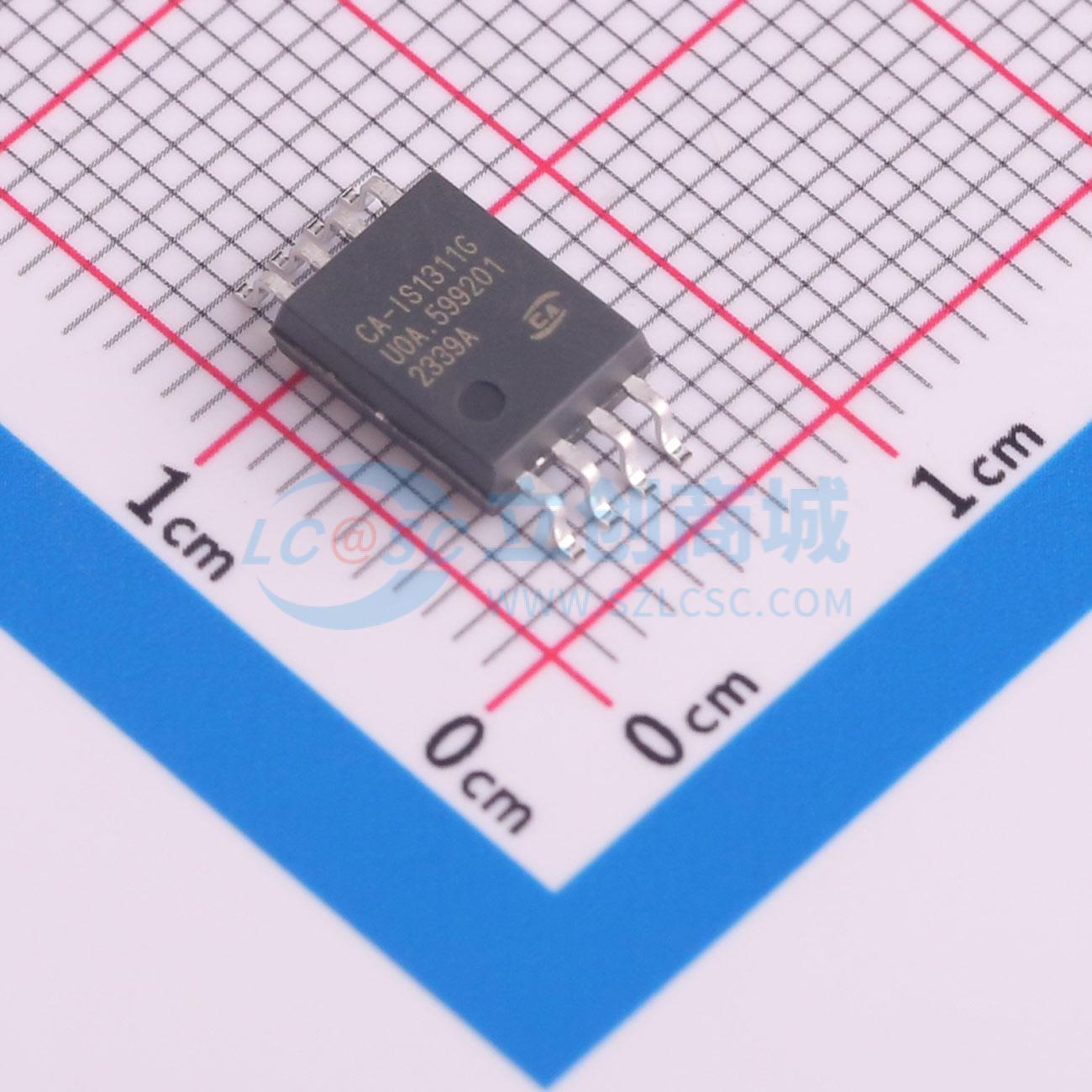

温馨提醒：图片仅供参考，商品以实物为准
CA-IS1311G
CA-IS1311G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于电压检测的隔离放大器 CA-IS1311 器件是为电压检测而优化的高精度隔离式运放。低的失调和增益误差以及相关温漂能够在全工作温度范围内保持测量的精度。CA-IS1311 器件采用二氧化硅（SiO₂）作为隔离层，支持符合UL 1577 认证的高达 5 kVᵣₘₛ 的电气隔离。
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS1311G
- 商品编号
- C18186208
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.977克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | - | |
| 带宽(-3db) | 275kHz | |
| 增益 | 1 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 1.5mV |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1nA | |
| 输出类型 | 差分 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 30kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
CA-IS1311 器件是为电压检测而优化的高精度隔离式运放。低的失调和增益误差以及相关温漂能够在全工作温度范围内保持测量的精度。 CA-IS1311 器件采用二氧化硅（SiO₂）作为隔离层，支持符合UL 1577 认证的高达 5 kVᵣₘₛ 的电气隔离。该技术将高低压域分开从而防止低压器件被损坏，同时提供低辐射和高磁场抗扰度。高共模瞬态抗扰度（CMTI）意味着CA-IS1311 器件在隔离层之间正确地传递信号，适合要求高压、大功率开关的工业电机控制和驱动应用场合。器件内部高边电源丢失检测或者欠压锁定（UVLO）功能有助于故障诊断和系统安全。 CA-IS1311 输入是高阻的，适合测量的信号源具有高的输出阻抗的应用（例如高压电阻分压器）。CA-IS1311 器件有关断模式，可以将SHTDN 引脚上拉来关断高边电路从而节省功耗。 CA-IS1311 器件通过宽体八脚SOIC 封装 ，支持在额定扩展工业温度范围内（-40℃ 到 125℃）正常工作。
商品特性
- 输入电压范围：-0.1 V 到 2 V
- 高输入阻抗：1 GΩ （典型值）
- 固定初始增益：1
- 低输入失调和温漂：25℃ 时 ±1.5 mV（最大值），±15 μV/℃（最大值）
- 低增益误差和温漂：25℃ 时 ±0.3%（最大值），±40 ppm/℃（最大值）
- 高边和低边均支持 3.3 V 和 5 V 供电电压
- 宽工作温度范围：-40℃ 到 125℃
- 安全和法规认证：符合 DIN V VDE V 0884-11 (VDE V 0884-11):2017-01 标准的 7070 Vₚₖ 隔离耐压（申请中），符合UL 1577 认证，1 分钟 5 kVᵣₘₛ，符合TUV 认证
- 额定工作电压下使用寿命大于40 年
应用领域
- 工业电机控制与驱动
- 隔离式开关电源
- 不间断电源
