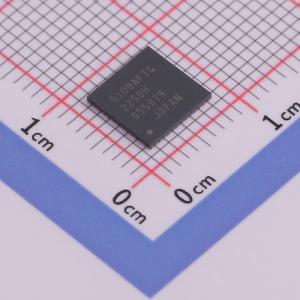

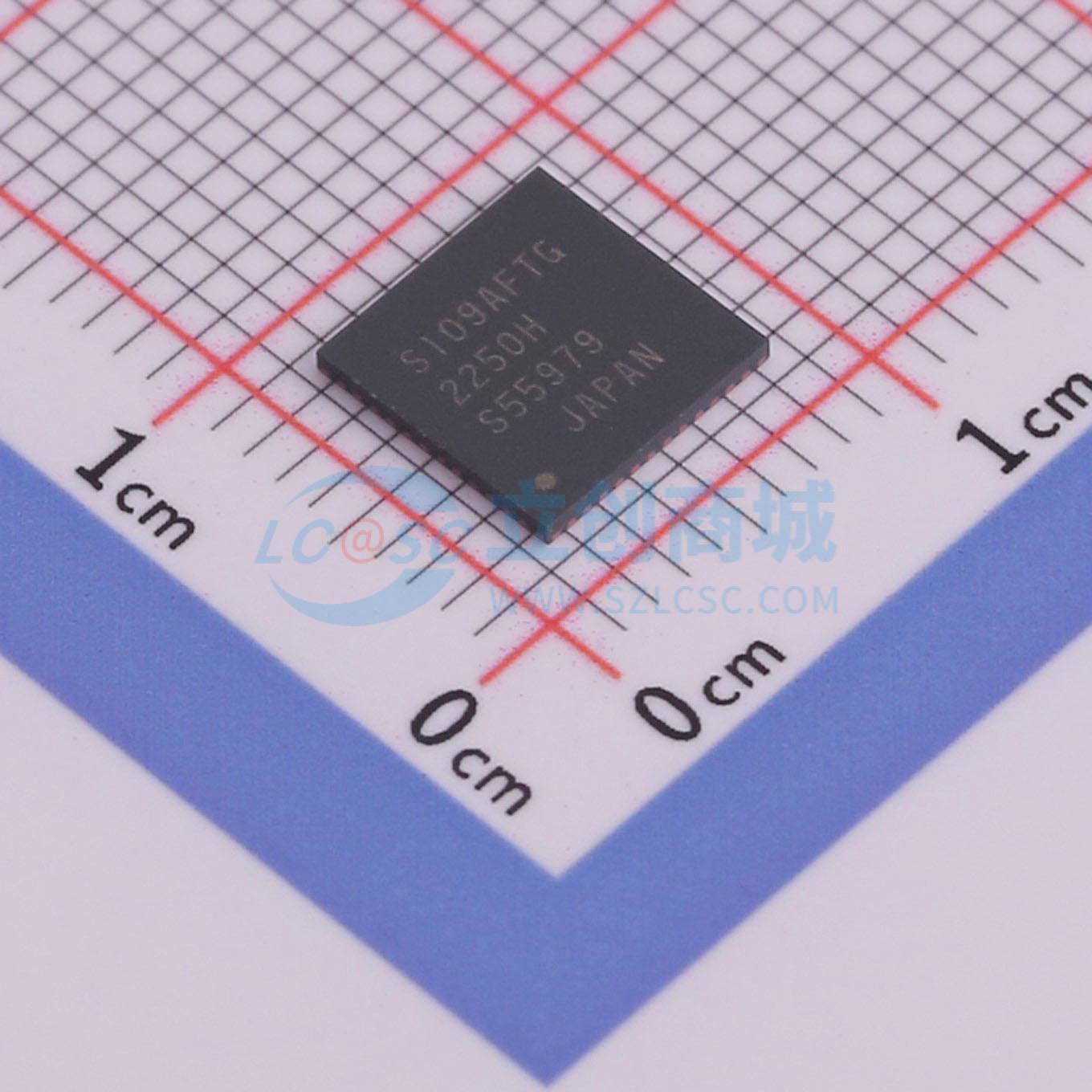

TB67S109AFTG(O,EL)
TB67S109AFTG(O,EL)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款采用PWM斩波器的两相双极步进电机驱动器，内置时钟解码器。采用BiCD工艺制造，额定值为50V/4.0A。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB67S109AFTG(O,EL)
- 商品编号
- C18186215
- 商品封装
- QFN-48
- 包装方式
- 编带
- 商品毛重
- 0.69克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.75V~5.25V | |
| 电机驱动电压(Vm) | 10V~47V | |
| 输出电流 | 3A | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 8；2；1；16；4；32 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 490mΩ | |
| 工作温度 | -20℃~+85℃ |
商品概述
TB67S109A是一款采用PWM斩波器的两相双极步进电机驱动器，内置时钟解码器。采用BiCD工艺制造，额定值为50 V/4.0 A。
商品特性
- BiCD工艺集成单芯片IC。
- 能够控制1台双极步进电机。
- PWM控制的恒流驱动。
- 支持整步、半步、1/4步、1/8步、1/16步、1/32步运行。
- 低导通电阻（高端 + 低端 = 0.49 Ω（典型值））MOSFET输出级。
- 高效电机电流控制机制（先进动态混合衰减）。
- 高电压和高电流。
- 错误检测（TSD/ISD）信号输出功能。
- 内置错误检测电路（热关断（TSD）、过流关断（ISD）和上电复位（POR））。
- 内置用于内部电路的VCC稳压器。
- 电机的斩波频率可通过外部电阻和电容进行定制。
- 多种封装形式
- TB67S109AFTG：P-WQFN48-0707-0.50-003
- TB67S109AFNG：HTSSOP48-P-300-0.50
