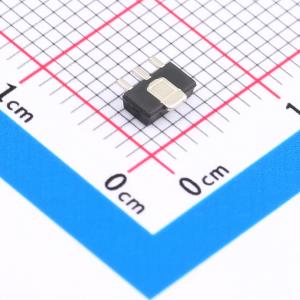

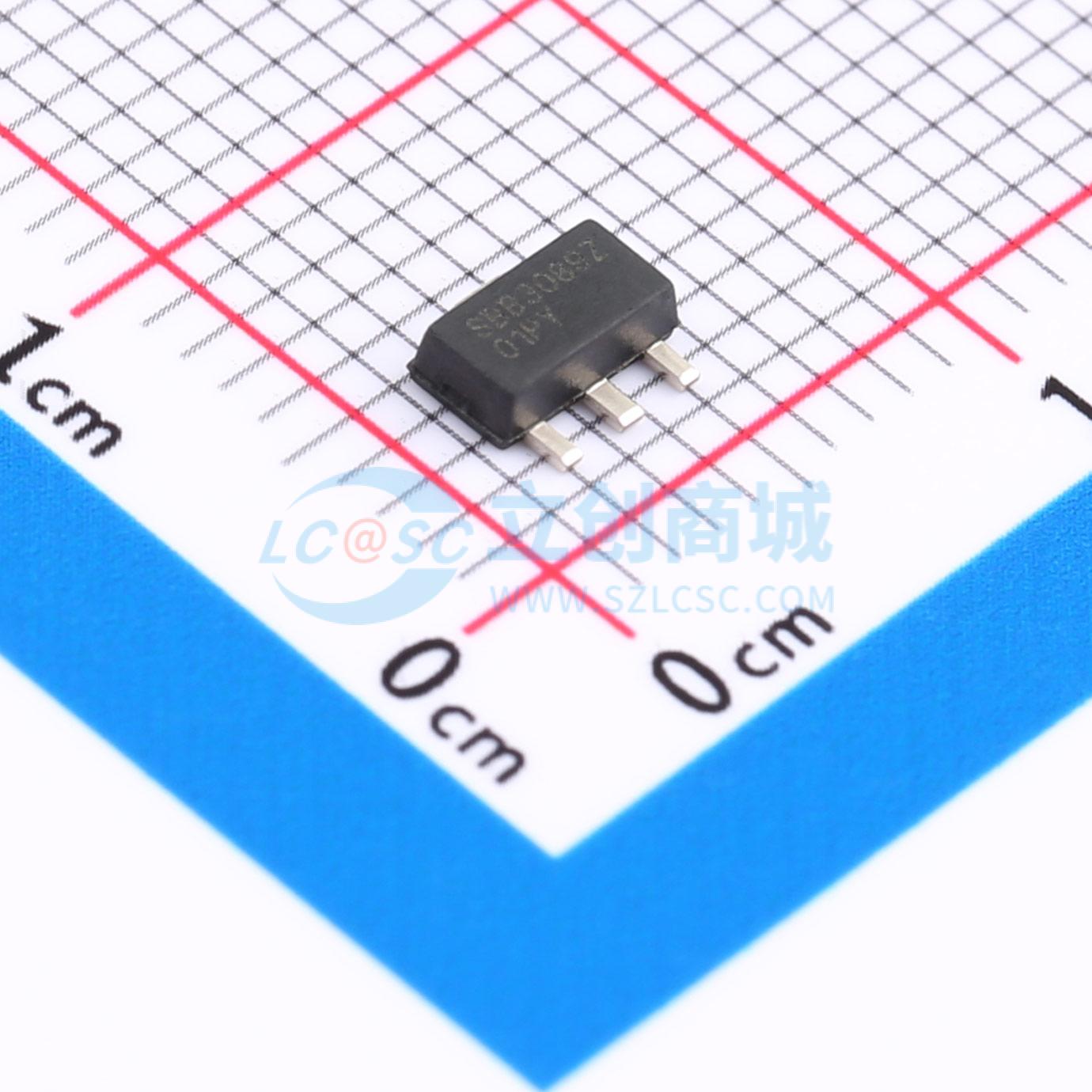

温馨提醒：图片仅供参考，商品以实物为准
SBB3089Z
50MHz至6000MHz高性能射频放大器
- 描述
- SBB3089Z是一款高性能的InGaP HBT MMIC放大器，采用Darlington配置和主动偏置网络。该放大器设计用于高线性度5V增益块应用，具有优异的增益平坦度、小型化和最少的外部元件。内部匹配到50Ω。
- 品牌名称
- Qorvo
- 商品型号
- SBB3089Z
- 商品编号
- C18186210
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | - | |
| 增益 | 18.1dB | |
| 噪声系数 | 3.7dB | |
| 工作电压 | 5V | |
| 工作电流 | 42mA |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 16dBm | |
| 工作温度 | -40℃~+85℃ | |
| 输入回波损耗 | 26.5dB | |
| 输出回波损耗 | 27.5dB | |
| IP3 | +30.5dBm | |
| 功能特性 | - |
商品概述
SBB3089Z是一款采用达林顿结构并集成有源偏置网络的高性能磷化铟镓异质结双极晶体管单片微波集成电路放大器。该有源偏置网络可在温度变化和工艺Beta值波动时提供稳定的电流。该产品专为需要优异增益平坦度、小尺寸和最少外部元件的高线性度5V增益模块应用而设计，其内部匹配至50Ω。
商品特性
- 工作频率范围：50MHz ~ 6000MHz
- 专利热设计和自偏置电路
- 在1950MHz频率下，增益为16.4dB
- 在1950MHz频率下，1dB压缩点输出功率为+15.2dBm
- 在1950MHz频率下，输出三阶截取点为+29.5dBm
- 单一固定5V电源供电
- 坚固的1000V ESD，1C级人体模型防护
应用领域
- 功率放大器驱动放大器
- 蜂窝通信、个人通信系统、全球移动通信系统、通用移动通信系统
- 中频放大器
- 无线数据、卫星通信
- 宽带仪器
