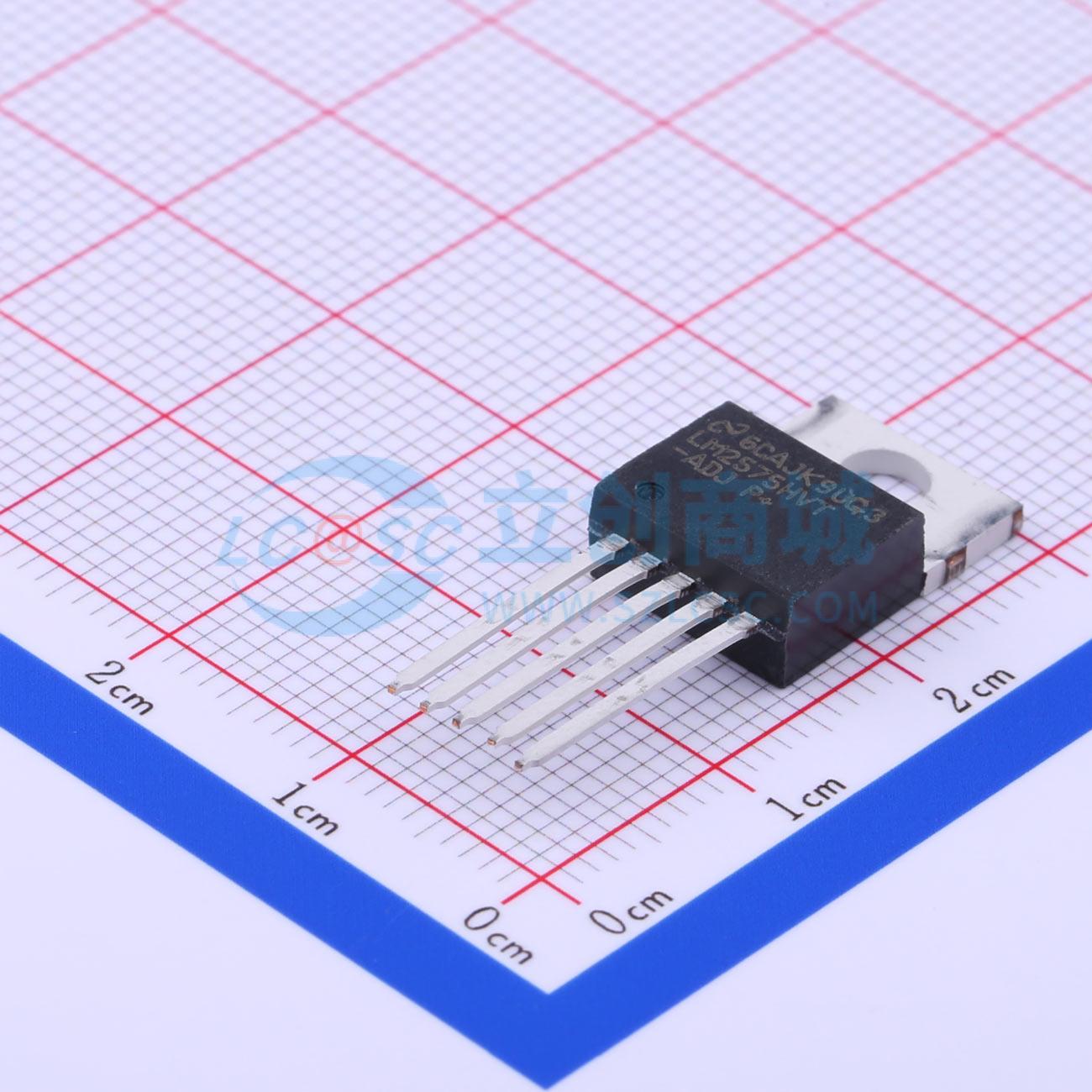

温馨提醒：图片仅供参考，商品以实物为准
LM2575HVT-ADJ
LM2575HVT-ADJ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2575HV SIMPLE SWITCHER 1A 降压电压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2575HVT-ADJ
- 商品编号
- C18155
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | 可调 | |
| 输入电压 | 4V~60V | |
| 输出电压 | 1.23V~57V | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 |
商品特性
- 该系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动1A负载，具有出色的线路和负载调节能力。
- 提供3.3V、5V、12V、15V固定输出电压版本和可调输出版本。
- 只需最少数量的外部组件，易于使用，包括内部频率补偿和固定频率振荡器。
- 可高效替代流行的三端线性稳压器，大幅减小散热器尺寸，很多情况下无需散热器。
- 有多家制造商提供针对该系列优化的标准电感系列，大大简化开关电源设计。
- 在指定输入电压和输出负载条件下，输出电压保证有±4%的公差，振荡器频率有±10%的公差。
- 包含外部关断功能，典型待机电流为50μA。
- 输出开关包括逐周期电流限制，以及在故障条件下提供全面保护的热关断功能。
应用领域
- 简单高效的降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（Buck - Boost）
