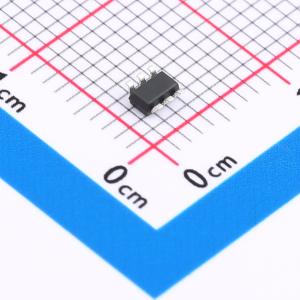

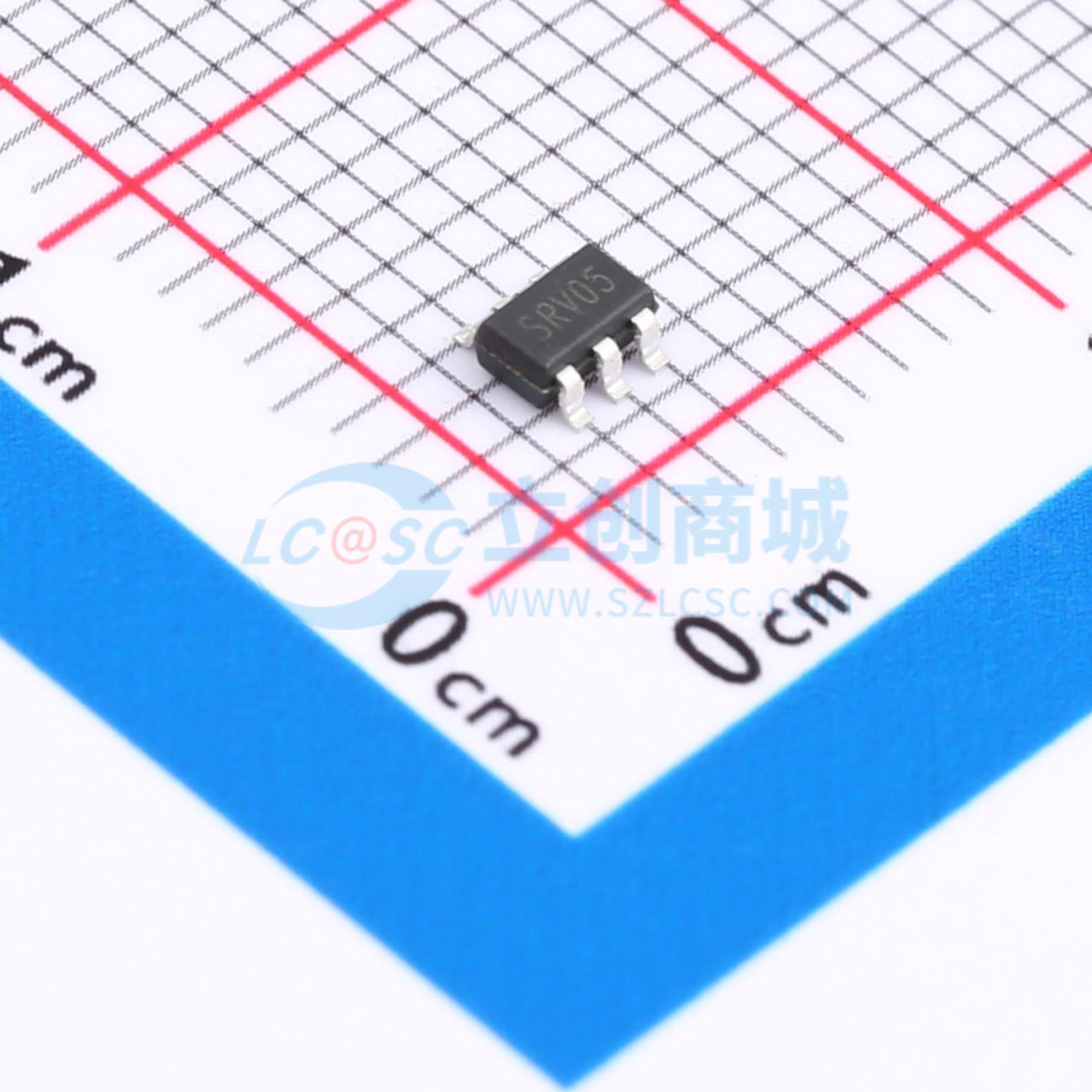

温馨提醒：图片仅供参考，商品以实物为准
SRV05-4D
单向TVS 5V截止 峰值脉冲电流：25A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 保护器件 工规ESD 保护器件 防静电 响应速度快
- 品牌名称
- SCME(晟驰微)
- 商品型号
- SRV05-4D
- 商品编号
- C17702924
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.9pF；1.8pF |
商品概述
SRV05-4D是一款低电容TVS阵列，采用先进的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。SRV05-4D符合IEC 61000 - 4-2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用6引脚SOT23-6无铅封装，引脚采用无铅哑光锡镀层。每个器件最多可保护四条高速线路。小尺寸、低电容和高浪涌能力的结合，使其非常适合用于10/100以太网、USB 2.0和视频接口等应用。
商品特性
- 低电容：典型值0.45pF（I/O到I/O）
- 超低泄漏：纳安级
- 低工作电压：5V
- 低钳位电压
- 最多保护4条线路和1条电源线
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（雷击）：25A（8/20μs）
- 符合ROHS标准
应用领域
- USB 2.0电源和数据线
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
- SIM卡端口
- 10/100以太网
- IEEE 1394火线端口
