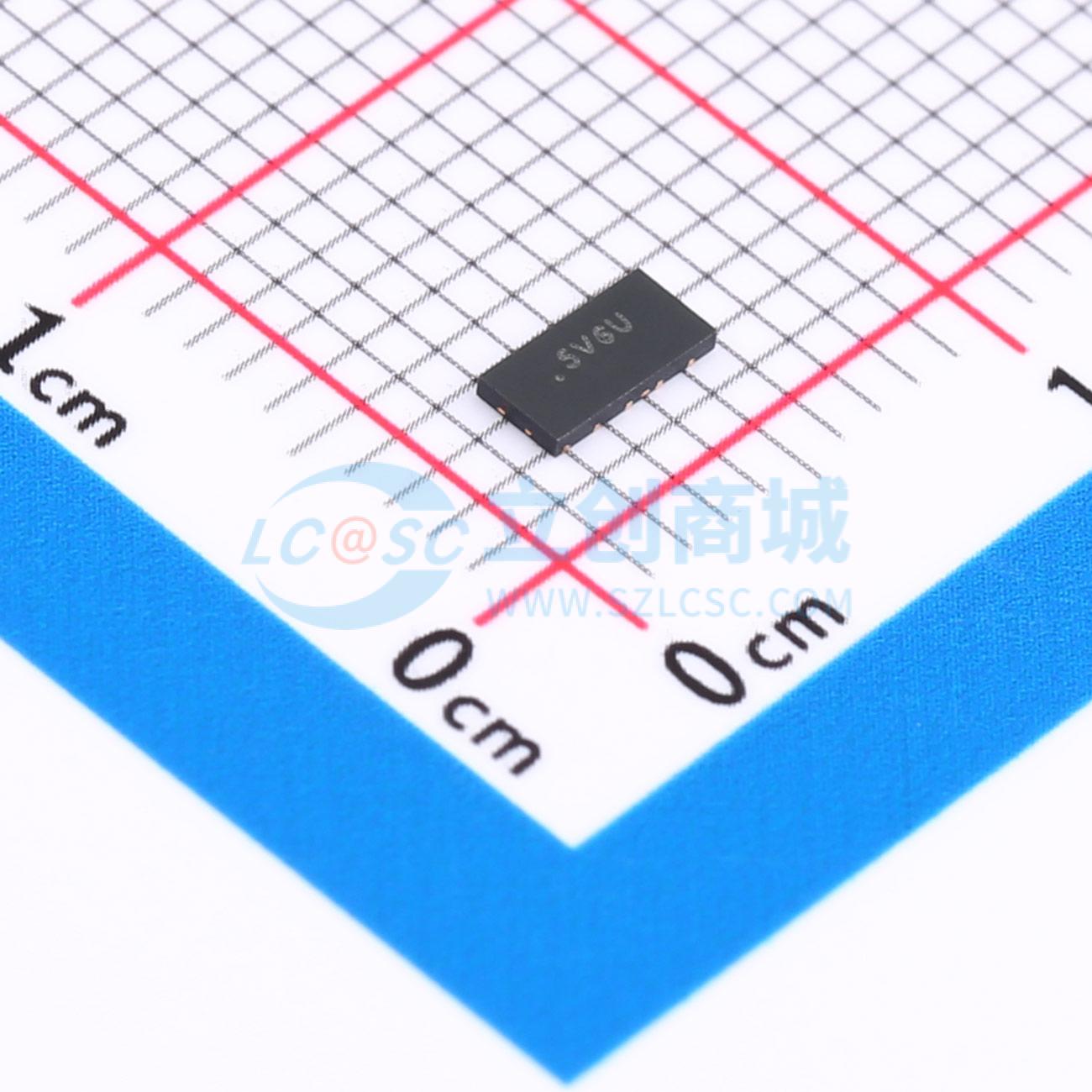

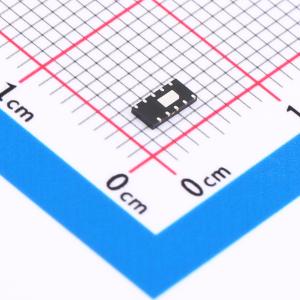

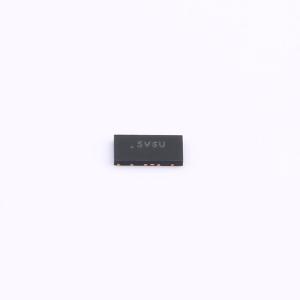

温馨提醒：图片仅供参考，商品以实物为准
CSL05GA6U
单向ESD 截止5V 容值0.6PF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工规ESD 保护器件 防静电 响应速度快
- 品牌名称
- SCME(晟驰微)
- 商品型号
- CSL05GA6U
- 商品编号
- C17702914
- 商品封装
- DFN4120-10L
- 包装方式
- 编带
- 商品毛重
- 0.030167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 六路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
CSL05GA6U是一款低电容瞬态电压抑制器（TVS）阵列，旨在保护高速数据接口。它专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受静电放电（ESD）引起的过应力影响。
商品特性
- IEC 61000 - 4 - 2（ESD）：接触放电±12kV，空气放电±15kV
- IEC 61000 - 4 - 5（雷击）：4.5A（8/20μs）
- IEC 61000 - 4 - 4电快速瞬变脉冲群（EFT）保护：40A（5/50ns）
- 固态硅雪崩技术
- 无卤且符合RoHS标准
- 保护两条或四条I/O线路
- 低钳位电压
- 低电容
- 低泄漏电流
应用领域
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
- USB 1.1/2.0/OTG
- IEEE 1394火线端口
- PCI Express
- 投影电视和显示器
- 笔记本电脑和手持设备
- 机顶盒
- 平板显示器
