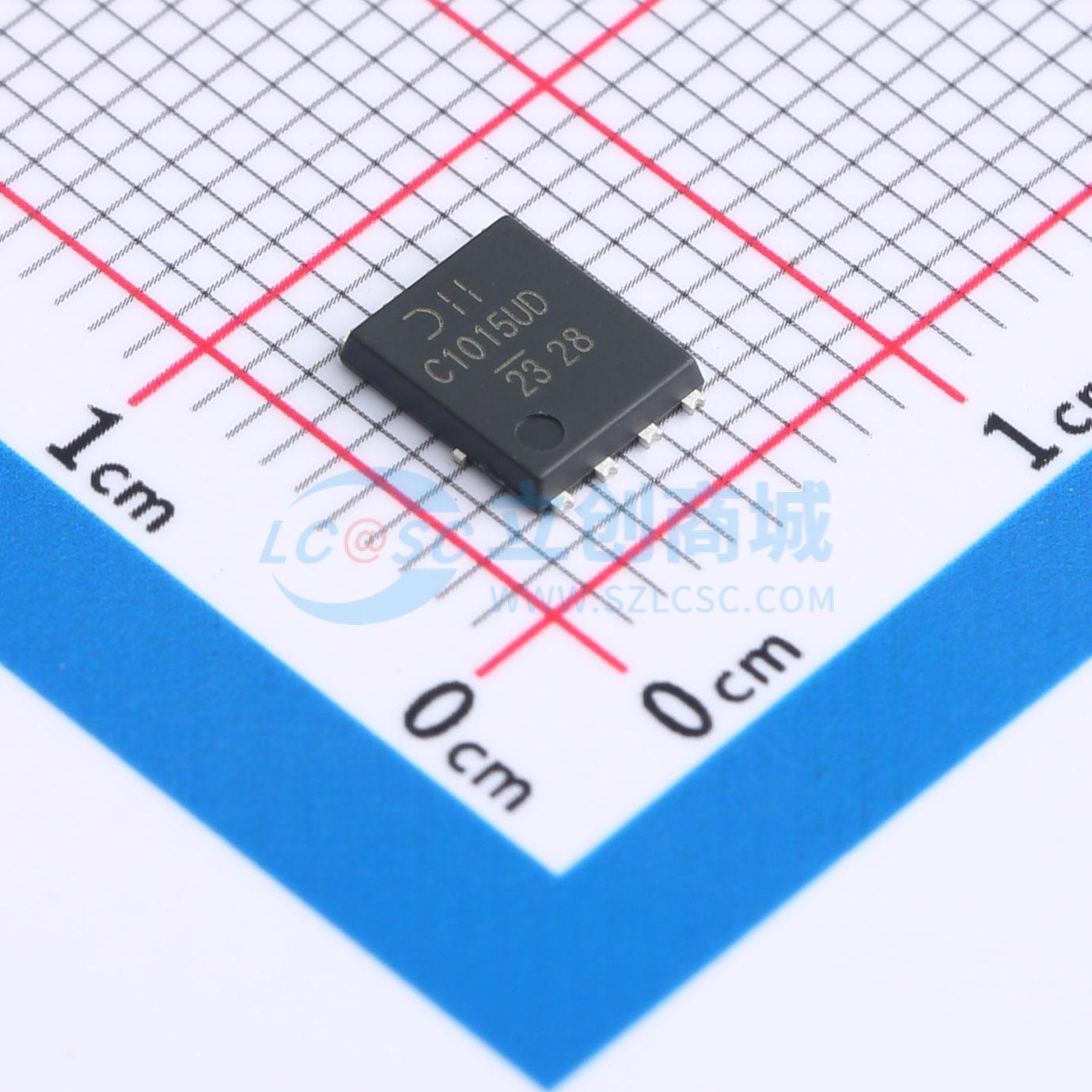

温馨提醒：图片仅供参考，商品以实物为准
DMC1015UPD-13
1个N沟道+1个P沟道 耐压:20V 电流:9.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款新一代互补对增强型 MOSFET 旨在最大限度降低导通电阻（RDS(ON)），同时保持卓越的开关性能。该器件非常适合用于笔记本电脑电池电源管理和负载开关。
- 品牌名称
- DIODES(美台)
- 商品型号
- DMC1015UPD-13
- 商品编号
- C17341508
- 商品封装
- PowerDI5060-8
- 包装方式
- 编带
- 商品毛重
- 0.159克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 9.5A | |
| 导通电阻(RDS(on)) | 55mΩ@2.5V,5.3A | |
| 耗散功率(Pd) | 2.3W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15.6nC@4.5V | |
| 输入电容(Ciss) | 1.745nF | |
| 反向传输电容(Crss) | 285pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 310pF |
商品概述
这款新一代互补对增强型 MOSFET 旨在最大程度降低漏源导通电阻，同时保持卓越的开关性能。该器件非常适合用于笔记本电脑电池电源管理和负载开关。
商品特性
-散热高效封装-适用于低温运行应用-高转换效率-低漏源导通电阻-最大程度降低导通状态损耗-低输入电容-快速开关速度-完全无铅且完全符合 RoHS 标准-无卤素和锑,“绿色”器件-该器件符合 JEDEC 标准(如 AEC-Q 中引用),具备高可靠性
应用领域
-笔记本电脑电池电源管理-DC-DC 转换器-负载开关
