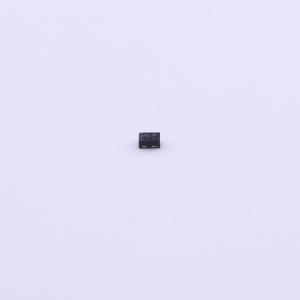

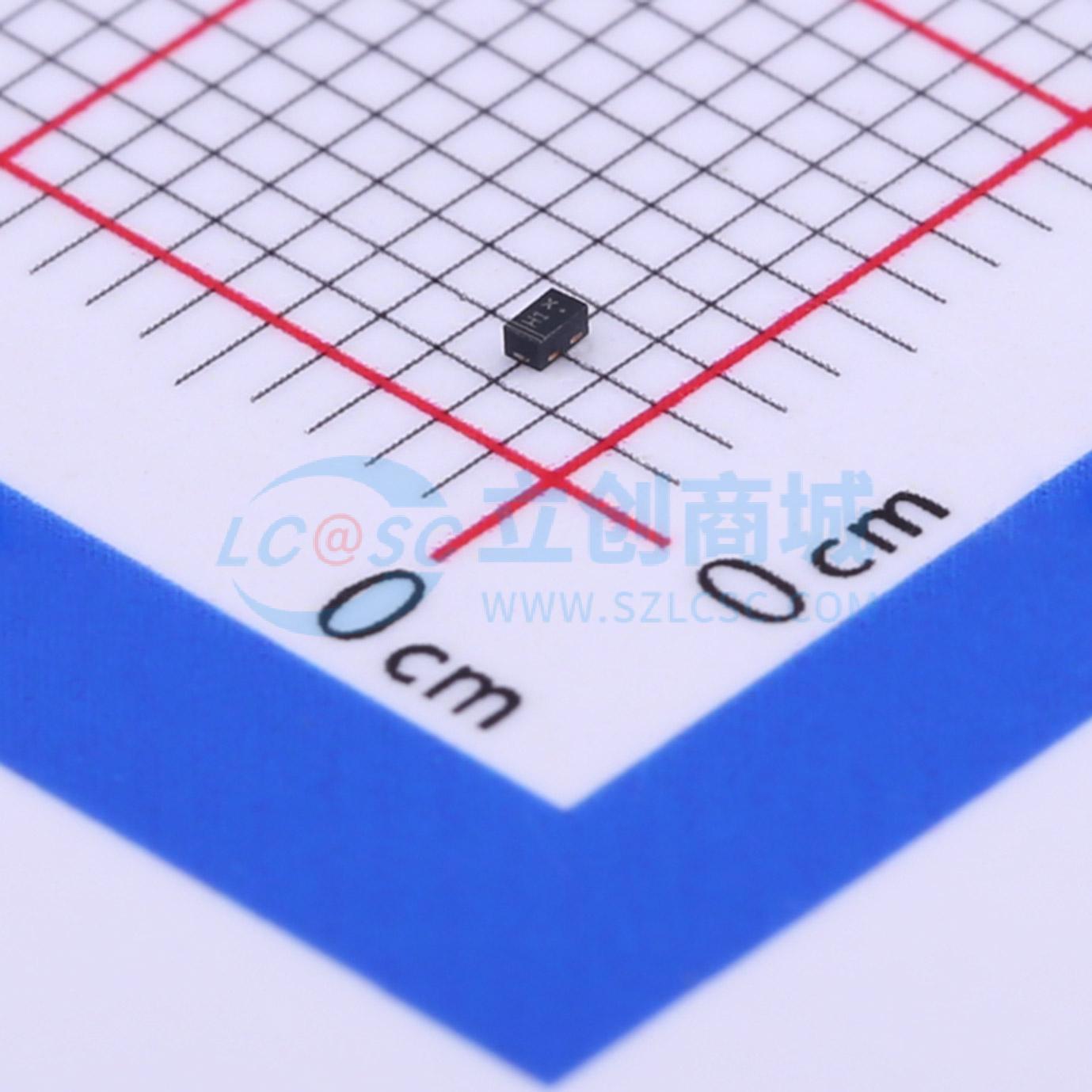

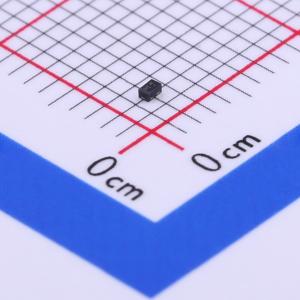

温馨提醒：图片仅供参考，商品以实物为准
LESD8D12CT5G
双向ESD 12V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LESD8D12CT5G专为保护电压敏感元件免受静电放电（ESD）影响而设计。出色的钳位能力、低泄漏电流和快速响应时间，使其成为在电路板空间有限的设计中进行ESD保护的理想选择。由于其尺寸小巧，适用于手机、数码相机和许多其他对电路板空间要求较高的便携式应用
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESD8D12CT5G
- 商品编号
- C172407
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 88W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3.5pF；6.5pF；9.5pF |
商品概述
LESD8D12CT5G旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其尺寸小，适用于手机、数码相机和许多其他电路板空间有限的便携式应用。
商品特性
- 小外形尺寸：1.00mm x 0.60mm
- 低本体高度：0.50mm
- 低泄漏
- 典型响应时间 < 1 ns
- 人体模型3级ESD等级
- IEC61000-4-2 4级ESD保护
- 产品材料符合RoHS要求且无卤
应用领域
- 手机音频
- 数码相机
- 便携式应用
- 移动电话
