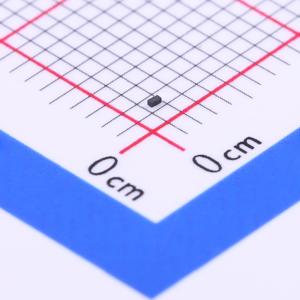

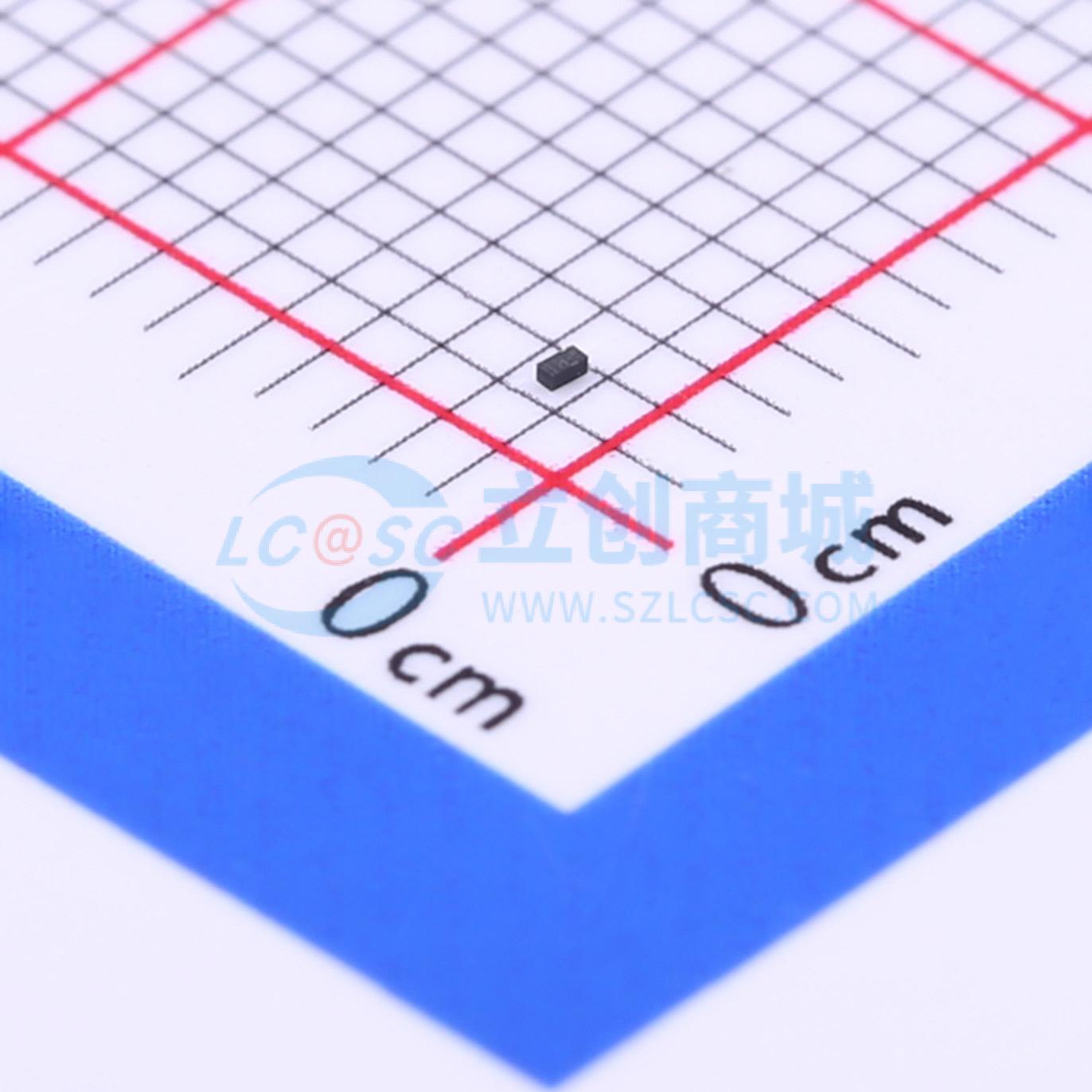

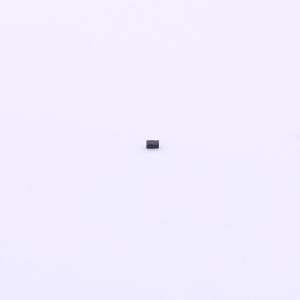

温馨提醒：图片仅供参考，商品以实物为准
LESD11D12T5G
单向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESD11D12T5G
- 商品编号
- C172399
- 商品封装
- DFN0603-D
- 包装方式
- 编带
- 商品毛重
- 0.004克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 72W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
LESD11D12T5G旨在保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于ESD的设计提供同类最佳的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求较高的便携式应用。
商品特性
- 小尺寸封装：0.61 mmx0.31 mm
- 低封装高度：0.28 mm
- 低泄漏
- 典型响应时间 < 1 ns
- 人体模型3类（>16 kV）静电放电等级
- IEC61000 - 4 - 2 4级静电放电保护
- 本产品材料符合RoHS要求。
应用领域
- 手机音频
- MP3播放器
- 数码相机
- 便携式应用
- 移动电话
